KIDDE F_FXSLC1 - MÓDULO DE EXPANSIÓN / LAZO DE 250 DISPOSITIVOS
KIDDE F_FXSLC1 - MÓDULO DE EXPANSIÓN / LAZO DE 250 DISPOSITIVOS
Agotado
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción

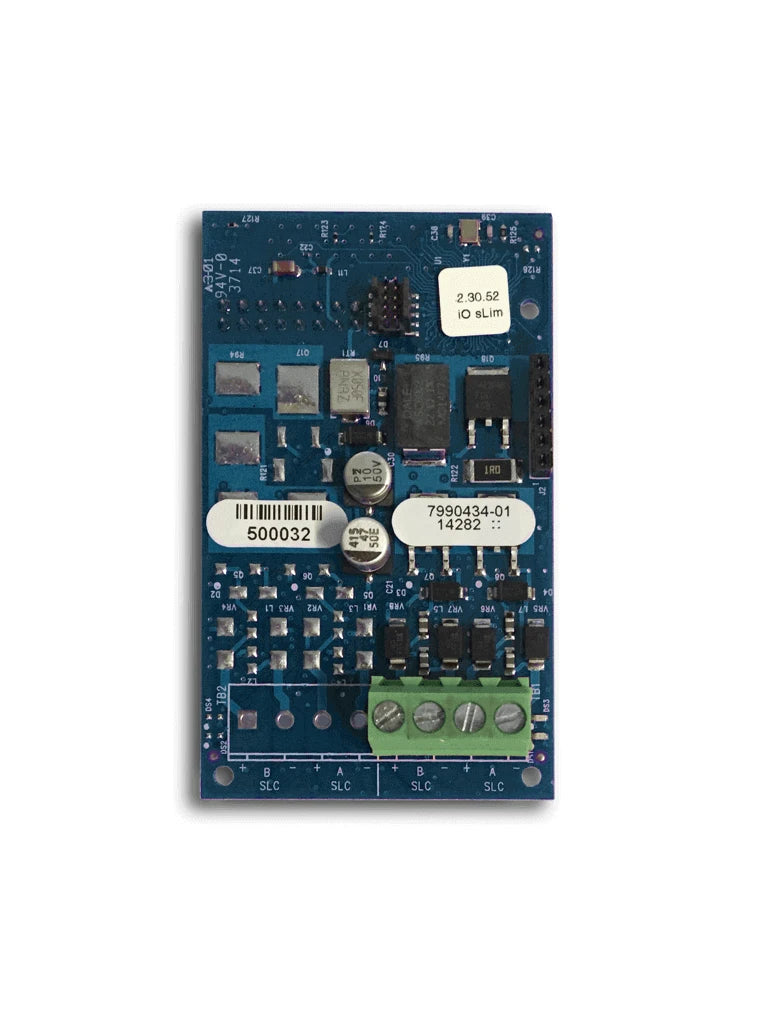

FX-SLC1 Módulo de expansión, un bucle de 250 dispositivos
La tarjeta de interfaz FX-SLC1 de SLC simple brinda un circuito de línea de señalización (SLC) de dispositivos en el panel de control. Esta tarjeta puede instalarse en un panel FX-64 como tarjeta de reemplazo o en un panel FX-1000 como tarjeta de reemplazo o adicional. Panel FX-64: Esta tarjeta ofrece 64 direcciones de dispositivo para cualquier combinación de detectores o módulos. Panel FX-1000: La tarjeta amplía la capacidad de dispositivos que puede admitir el panel de control con un total de 250 direcciones de dispositivos (125 direcciones de detectores y 125 de módulos). El lugar donde se instale la tarjeta en el panel determina qué SLC del panel queda controlado por la tarjeta. Después de instalar una nueva tarjeta FX-SLC1, debe colocar la etiqueta de SLC correcta que se incluye con la tarjeta en el panel.
Características
- Un lazo
- 250 direcciones de dispositivos para FX-1000
- 64 direcciones de dispositivos para FX-64
Instalación
Instale y cablee este dispositivo según los códigos, las ordenanzas y las reglamentaciones locales y nacionales aplicables. Si en el panel se instala solo una tarjeta, se la debe instalar en la posición principal: J15.
Para instalar la tarjeta FX-SLC1 en un panel FX-64:
- Apague el panel. Para eso, primero desconecte las baterías y, luego, desconecte la alimentación CA principal.
- Conecte la tarjeta al conector J15, tal como se muestra en la figura de la izquierda. Asegúrese de alinear correctamente las clavijas de conexión y los soportes plásticos, y ejerza presión hasta que el conjunto se bloquee en esa posición.
- Conecte el cableado de campo. Consulte “Cableado”.
- Aplique la etiqueta de SLC correspondiente en el panel cerca de los terminales de la tarjeta FX-SLC1.
- Encienda el panel. Para eso, primero conecte la alimentación CA principal y, luego, conecte las baterías.
Para instalar la tarjeta FX-SLC1 en un panel FX-1000:
- Apague el panel. Para eso, primero desconecte las baterías y, luego, desconecte la alimentación CA principal.
- Conecte la tarjeta al conector J15 o J7, tal como se muestra en la figura de la derecha. Asegúrese de alinear correctamente las clavijas de conexión y los soportes plásticos, y ejerza presión hasta que el conjunto se bloquee en esa posición.
- Conecte el cableado de campo. Consulte “Cableado”.
- Aplique la etiqueta de SLC correspondiente en el panel cerca de los terminales de la tarjeta FX-SLC1.
- Encienda el panel. Para eso, primero conecte la alimentación CA principal y, luego, conecte las baterías.
Cableado Clase B
(1) FX-SLC1
(2) Dispositivo SLC
Cableado Clase A
(1) FX-SLC1
(2) Dispositivo SLC
Cableado Clase X
(1) FX-SLC1
(2) Módulo aislador
(3) Dispositivos SLC
(4) Dispositivos SLC con base de aislador
(5) Gabinete aprobado por UL/ULC
(6) Para el cableado Clase X, los dispositivos no aislados deben ser montados en un gabinete con aisladores en los cableados de entrada y salida.
Especificaciones
Direcciones de dispositivos:
- Panel FX-64: 64 direcciones de dispositivos
- Panel FX-1000: 250 por lazo (125 direcciones de detectores y 125 de módulos)
Cableado: Clase B, Clase A, o Clase X
Voltaje de funcionamiento: 24 V CC
Corriente de funcionamiento (lazo completamente cargado):
- En espera: 55 mA (por lazo)
- Alarma: 80 mA (por lazo)
Nota: Estas clasificaciones no incluyen el uso de módulos de humo de dos cables.
Voltaje de la línea de comunicación: Máx. 20,6 V pico a pico
Clasificación de terminal: 12 a 18 AWG (0,75 a 2,5 mm2 )
Corriente de circuito: 0,5 A máx.
Resistencia de lazo total máxima: 66 Ω
Capacitancia de lazo total máxima: 0,5 µF
Aisladores: 64 aisladores como máximo por lazo (total entre módulos y bases de aisladores)
Impedancia de falla a tierra: 0 a 5 kΩ
Entorno de funcionamiento:
- Temperatura: 32 a 120 °F (0 a 49 °C)
- Humedad relativa: 0 a 93 %, sin condensación a 90 °F (32 °C)
FX-SLC1 Módulo de expansión, un bucle de 250 dispositivos
Especificaciones
Especificaciones
Nombre: KIDDE F_FXSLC1 - MÓDULO DE EXPANSIÓN / LAZO DE 250 DISPOSITIVOS
Fabricante: KIDDE
Calificación:
Identificador del producto: KID1460020
Código fiscal: 46171604
Peso kg:
Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).
