Instalación de Equipo. Modelo HNS8000TL de Afore. Es una pieza para que usted arme o amplíe su sistema de energía solar.

• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• u want me to pick you up?Máxim

Consejo del instalador

Verifique que los valores de voltaje y corriente sean compatibles con el resto de su sistema antes de conectar, y respete las distancias y calibres de cable que indique el fabricante. Este equipo trabaja con 200-550 V; confírmelo antes de conectar.

Compatibilidad

• Módulo Solar LONGI 575W
• LR572HTH575M
• Cantidad de modulos recomendados: 14
• Voltaje de circuito abierto (Voc): 52.06 V
• Corriente en corto circuito (Isc): 14.44 A
• Dimensiones: 2278x1134x35 mm
• Módulo Solar ETSOLAR 450W
• ETM760BH450WW/WB
• Cantidad de modulos recomendados: 18
• Voltaje de circuito abierto (Voc): 41.4 V
• Corriente en corto circuito (Isc): 13.6 A
• Dimensiones: 1909x1134x35 mm
• Módulo Solar LONGI 580W
• LP*182*182M72NH580W
• Cantidad de modulos recomendados: 14
• Voltaje de circuito abierto (Voc): 51.09 V
• Corriente en corto circuito (Isc): 14.45 A
• Dimensiones: 2279x1143x30 mm
• Módulo Solar RISEN 660W
• RSM1328660M
• Cantidad de modulos recomendados: 14
• Voltaje de circuito abierto (Voc): 45.75V
• Corriente en corto circuito (Isc): 18.33 A
• Dimensiones: 2384x1303x35 mm

Especificaciones técnicas

Confiabilidad y Seguridad.

Entrada de PV (Datos de Entrada de Fotovoltaicas).

Datos de Salida AC (Corriente Alterna).

Eficiencia.

Protección.

Datos Generales.

Energía Limpia.

Ahorro de Energía.

Cuidado del Medio Ambiente.

Conexión sencilla.

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

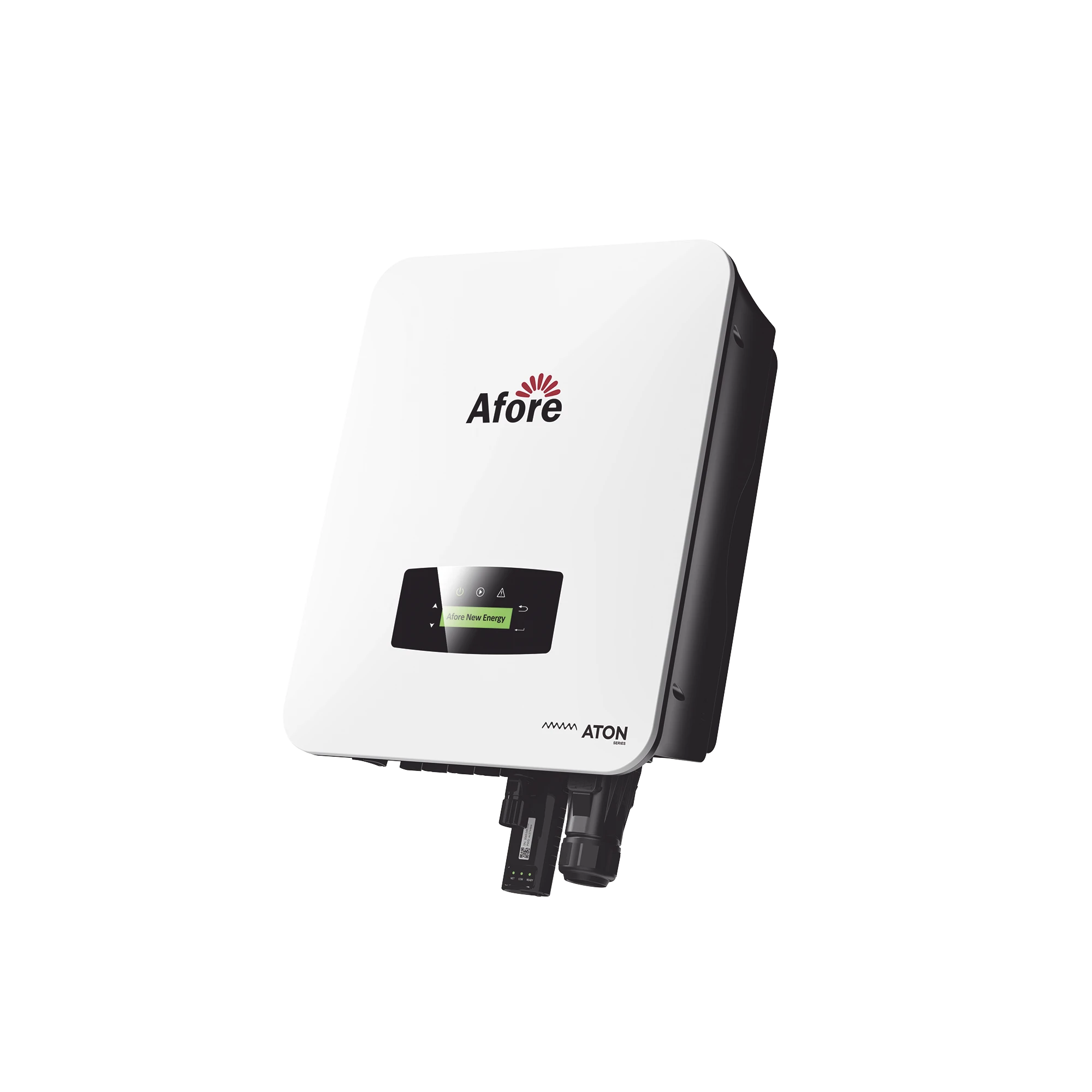

El Inversor de HNS8000TL de Afore es una solución avanzada diseñada para aplicaciones de sistemas fotovoltaicos residenciales. Con una potencia máxima de salida de 8 kW, este inversor es ideal para aquellos que buscan optimizar la generación de energía de sus sistemas PV.

Gracias a su tecnología de vanguardia, el HNS8000TL ofrece una máxima eficiencia del 98.40%, asegurando que se aproveche al máximo la energía solar recogida por sus paneles.

Equipado con dos seguidores MPPT y capaz de manejar un voltaje de entrada máximo de 550 V, el HNS8000TL garantiza una generación eficiente de máxima potencia, incluso en las condiciones más desafiantes.

Este inversor ha sido diseñado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.

El HNS8000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
