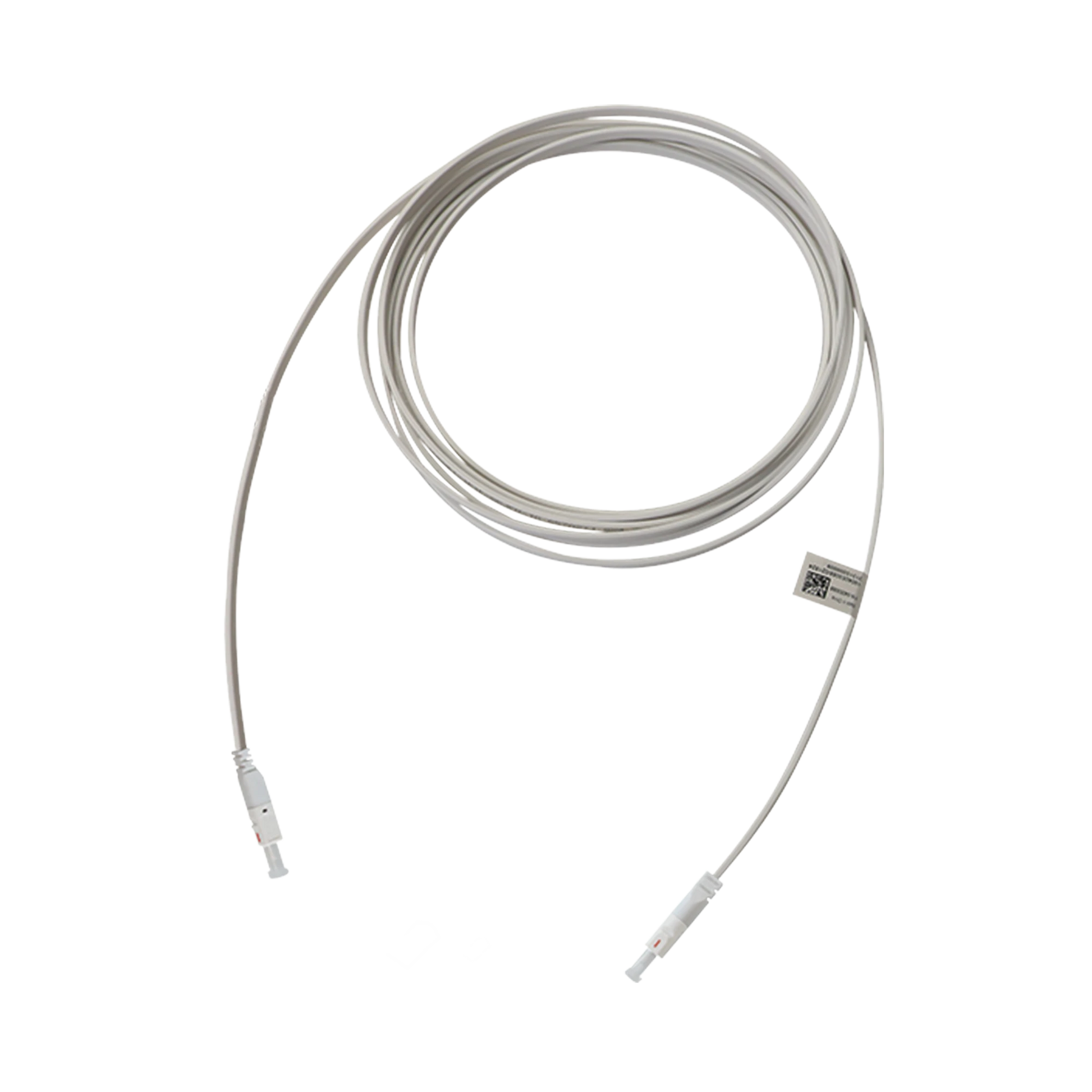

Tutoriales. Modelo E0SDC2054 de Huawei. Le sirve para armar o dar mantenimiento a su red de fibra óptica.

• Potencia máxima: Cuando la longitud del cable compuesto fotoeléctrico del alimentador es de 20 m, la longitud máxima de la rama fotoeléctrica es de 80 m. Cuando la longitud del cable compuesto fotoeléctrico del alimentador es de 2 m, la longitud máxima de la rama fotoeléctrica es de 150 m.
• Compuesto fotoeléctrico funda de cable, Material PVC, Color Blanco marfil
• Dimensiones del cable fotoeléctrico compuesto 1,8 mm x 4,2 mm
• Peso del cable fotoeléctrico compuesto 12 kg/km
• Longitud del cable fotoeléctrico compuesto 20 m
• Tipo de conector Conector compuesto fotoeléctrico XC/UPC
• Dimensiones (alto x ancho x fondo) 6,5 mm x 6 mm x 27 mm
• Pérdida de inserción ≤ 0,50 dB
• Pérdida de retorno ≥ 50 dB
• Tensión 70N
• Tiempos de inserción ≥ 50 veces
• Especificaciones eléctricas de cables.
• Resistencia de aislamiento ≥ 500 MΩ; probado usando 500 V CC a temperatura normal durante 1 minuto
• Tensión soportada dieléctrica Corriente de fuga inferior a 0,5 mA a 1000 V durante 1 minuto
• Prueba de conectividad Sin cortocircuito ni circuito abierto a temperatura normal
• En resistencia Rtest ≤ (Rcable) + 2 x 50 mΩ

Consejo del instalador

Limpie siempre los conectores antes de conectar y respete el radio de curvatura de la fibra; un doblez fuerte o un conector sucio son las causas más comunes de pérdida de señal.

Especificaciones técnicas

Un cable compuesto fotoeléctrico es un cable compuesto que integra fibras y alambres de cobre para proporcionar transmisión de datos y funciones de alimentación remota para terminales
