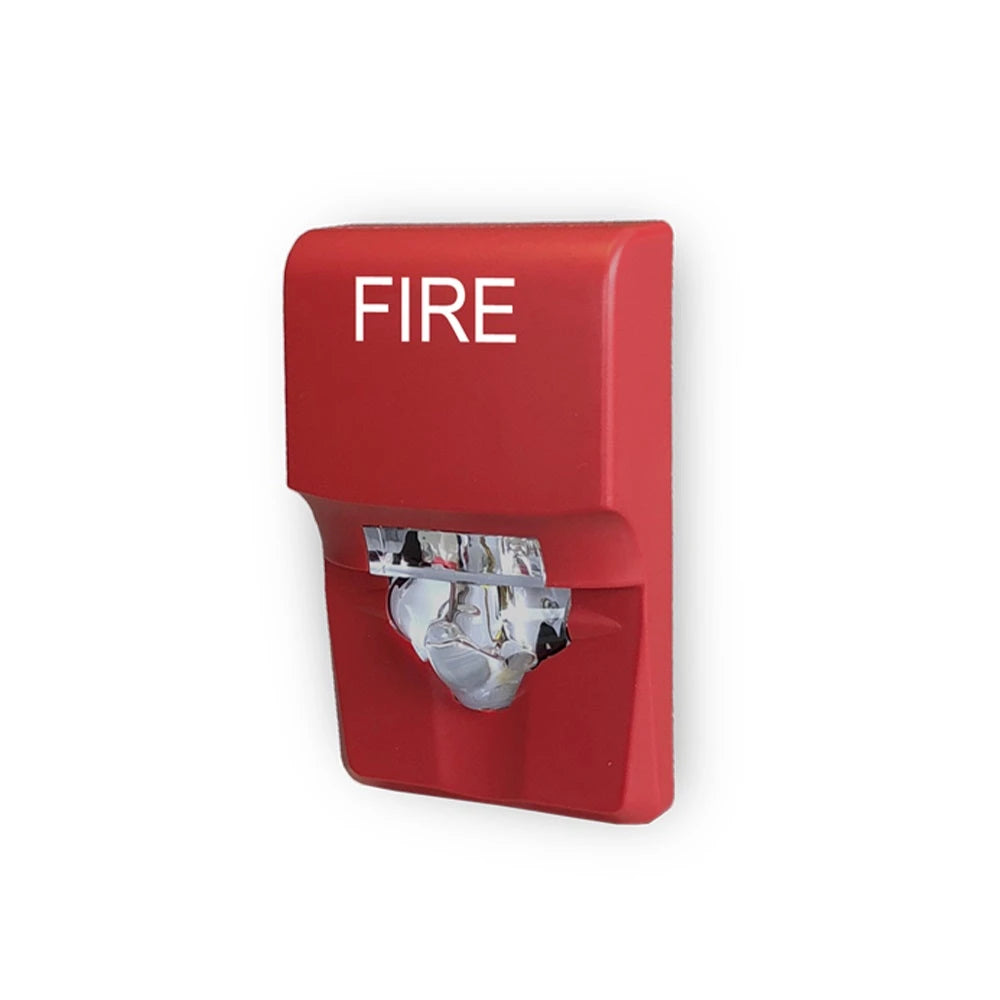

Las bocinas, impulsos estroboscópicos y bocinas - impulsos estroboscópicos Serie Genesis EG1 son dispositivos de señalización para alarmas contra incendios compactos, montados en pared para aplicaciones secas en interiores

Los dispositivos de señalización Serie Genesis EG1 presentan:

• Salida de impulso estroboscópico LED fija (75 cd).
• Circuito de sincronización mejorado para cumplir con los últimos requerimientos de 1638 y CAN/ULC-S526.
• Puntos de prueba para cableado de entrada en la parte delantera del dispositivo al retirar la cubierta.

Nota: La operación sincronizada requiere de un dispositivo de sincronización que se instala por separado. Consulte la unidad de control o la lista compatibilidad de fuente de poder/potenciador remoto para los dispositivos de sincronización compatibles.

Instalación

Instale y conecte este dispositivo según las normas, ordenanzas y regulaciones locales y nacionales aplicables.

Precaución: La supervisión eléctrica requiere que rompa el tendido de hilo en cada terminal. No enrolle los cables del campo del circuito de señalización alrededor de los terminales.

Nota: No use los dispositivos de señalización de bocina y bocina - impulso estroboscópico serie Genesis EG1 en aplicaciones donde la alimentación de señal se enciende o apaga mediante ciclos, como sistemas de señalización codificados o de modo privado.

Para instalar el dispositivo:

1. Retire la cubierta del dispositivo.
2. Conecte el cableado de campo. Tenga en cuenta la polaridad de señal para que el dispositivo funcione correctamente.
3. Usando los tornillos cautivos, conecte el aparato a la caja eléctrica. No apriete en exceso los tornillos.
4. Reponga la cubierta enganchándola a la parte superior del dispositivo y luego encajando la parte inferior en su lugar.
5. Realice una prueba a la unidad para comprobar su funcionamiento correcto.
