Descripción

SGB modelo: M00112

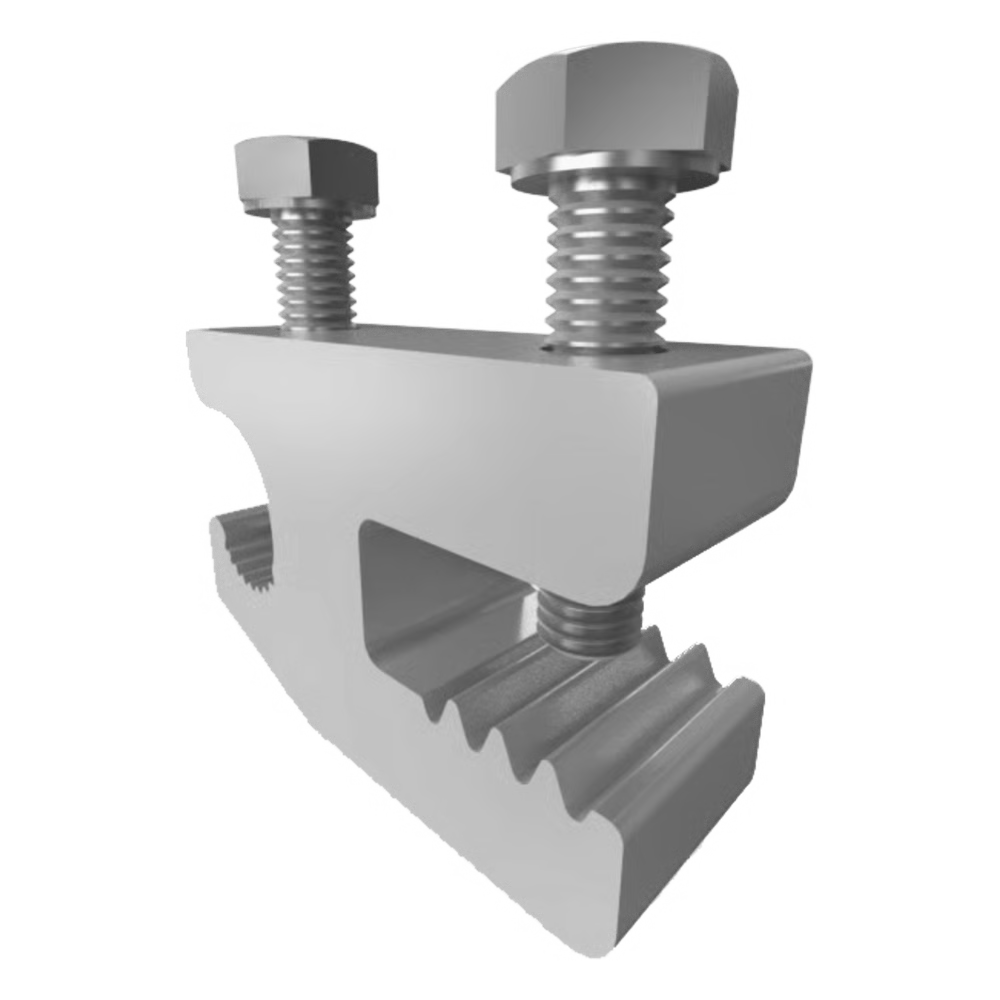

El conector de puesta a tierra de aluminio modelo SGB-4(M00112) es un componente diseñado para instalaciones eléctricas profesionales que requieren conexiones seguras y confiables. Fabricado en aluminio con acabado estañado, este conector tipo lay-in permite la conexión de conductores de cobre o aluminio en un rango de calibre 4 a 14 AWG, tanto sólidos como trenzados. Cuenta con doble calificación (Dual Rated) y cumple con las normas UL 2703 y CSA C22.2 No. 65-03, lo que garantiza su idoneidad para aplicaciones de puesta a tierra en sistemas fotovoltaicos, eléctricos y de telecomunicaciones. Su diseño mecánico incluye un tornillo de sujeción externo hexagonal de 7/16 pulgadas y un torque de apriete de 75 lb-in, asegurando una fijación firme y duradera.

Características Generales

Tipo de Conector: Lay-in Ground Lug
Material: Aluminio
Acabado: Estañado
NEMA Code: S-573-2
Certificaciones: UL, CSA
Normas: UL 2703 Recognized, CSA C22.2 No. 65-03

Rangos de Conductor

AL Sólido (Principal): 10Sol-14Sol
AL Trenzado (Principal): 4Str-14Str
CU Sólido (Principal): 4Sol-14Sol
CU Trenzado (Principal): 4Str-14Str

Físicas y Eléctricas

Dimensiones (Al x An x L): 1.241 in (31.52 mm) x 0.5 in (12.7 mm) x 1.375 in
Peso de la Pieza: 0.042 lb
Datos de Caja: 2.75 in x 5 in | Peso: 3.085 lb
Conexión: Mecánica (2 conductores / 2 puertos)
Orientación de Cables: Paralela
Llave Principal: Hexágono externo de 7/16 in
Torque de Sujeción: 75 lb-in
Tornillo de Sujeción: 1/4 in (1 por puerto) | Torque: 35 lb-in
Herrajes (Sujeción/Enlace): Acero inoxidable con acabado Níquel, Zinc y Tinte Verde

Contenido del Paquete

1 x Conector de puesta a tierra de aluminio SGB-4
Cantidad por Bolsa: 1 unidad
Cantidad por Caja: 50 unidades (STD PACK QTY 50)

Especificaciones

Nombre: CONECTOR DE PUESTA A TIERRA DE ALUMINIO / RANGO DE CONDUCTOR 4-14 / DOBLE CALIFICACIÓN / ESTAÑADO / UL / CSA

Fabricante: BASEL

Calificación:

Identificador del producto: M00112

Código fiscal: 60104701

Peso kg: 3.74 kg

Garantía de fábrica: 12 Meses (salvo se indique lo contrario en la descripción del producto).

Admite devoluciones:

Documentación

CONECTOR DE PUESTA A TIERRA DE ALUMINIO / RANGO DE CONDUCTOR 4-14 / DOBLE CALIFICACIÓN / ESTAÑADO / UL / CSA

Name: CONECTOR DE PUESTA A TIERRA DE ALUMINIO / RANGO DE CONDUCTOR 4-14 / DOBLE CALIFICACIÓN / ESTAÑADO / UL / CSA
Brand: BASEL
SKU: M00112
Price: 100.70 MXN
Availability: InStock

Marca: BASEL

Tipo: Energía Solar

SKU: M00112

Su ahorro 9%

$ 100.70 MXN

$ 100.70 MXN Precio regular: ~~$ 111.60 MXN~~

Precios en MXN con IVA incluido.

¡Envío sin costo a todo México en pedidos mayores a 500 MXN!

Disponible en inventario 500 piezas

¿Es usted instalador o integrador?

Acceda a precios preferenciales de distribuidor y obtenga beneficios exclusivos.
