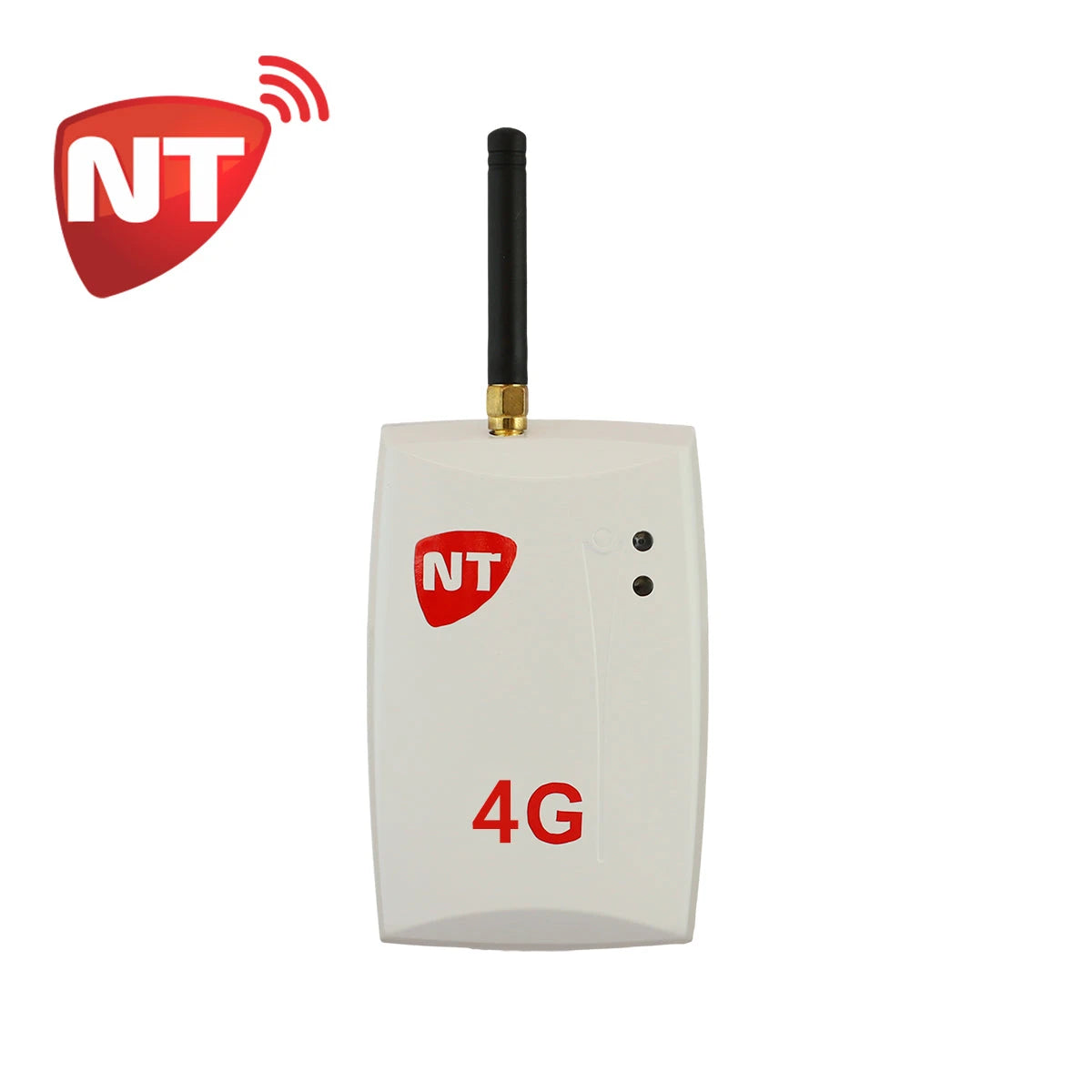

Los comunicadores NT-Link 4G TCP (4G/GPRS), NT-Link 3G TCP (3G/GPRS) y NT-Link G TCP (GPRS) son equipos de comunicación para sistemas de alarmas residenciales.
Estos comunicadores se conectan al bus de datos de los paneles de alarmas compatibles, dejando libre el comunicador telefónico del panel para opcionalmente conectar una línea telefónica fija para obtener mayor redundancia en el reporte de eventos.
Los NT-Link TCP tienen como funcionalidad principal el envío de eventos generados por el panel de alarma al centro de monitoreo en paquetes formato TCP/IP, utilizando para esto la red de de datos 4G, 3G o GPRS del módulo celular incorporado como medio de transmisión.
Además permiten al usuario de la alarma tener un mayor control a través de la aplicación Click para dispositivos móviles.

Características

• Comunicación por 4G, 3G y/o GPRS, dependiendo del modelo.
• Transmisión de eventos en formato TCP/IP.
• Admite direcciones IP fijas o dinámicas.
• Servidores alternativos de respaldo y/o para reporte simultáneo.
• Compatibilidad con la aplicación Click disponible para Android e iOS.
• Compatibilidad con otras aplicaciones para dispositivos móviles.
• Respaldo comunicación SMS hasta dos destinos.
• Filtro de selectividad para reportes por SMS.
• Detección automática de tarjeta SIM para configuración de APN.
• Conector para batería NiCa 3.6V antisabotaje de cableado.
• Programación y consulta de estado por SMS.
• Programación por cable de programación y software de configuración para PC.
• Acceso a teclado remoto a través de la plataforma Beat.
• 2 salidas de telecontrol por internet.
• 2 entrada de zona para sensores NA o NC (armadas o 24Hs).
• Bajo consumo de corriente que permite conexión directa a los terminales Vaux del panel.
• Conexión a la alarma por bus de datos del teclado.
• Compatibles con paneles DSC PowerSeries, Paradox SP y MG y Honeywell Vista.
• Actualización local o remota de firmware.
• Reporte hasta 8 particiones.
• Posibilidad de cambio entre firmware dedicados a los distintos paneles.



Paneles de alarma compatibles

Los comunicadores NT-Link TCP son compatibles con los siguientes modelos de paneles de alarma:

• DSC PowerSeries 585, 1616, 1832, 1864, 1404, 5010
• Paradox Spectra (4000, 5500, 6000, 7000) y Paradox Magellan (5000, 5050)
• Honeywell Vista 12, 15, 21, 48

Nota: Requiere cable programador: NT-PROG

Nota importante, el firmware precargado para este comunicador es para integrarse a un panel DSC, consulte la siguiente nota para aprender a hacer el cambio de firmware

Especificaciones técnicas

• Alimentación: 12 a 15 V DC
• Consumo de alimentación: < 100 mA
• Temperatura ambiente: de 0°C a 50°C
• Protocolos de alarma soportados: Contact-ID
• Comunicación GPRS: Paquetes TCP/IP
• Salida: Colector abierto
• Entrada zona: Compatible para operar con resistor fin de línea
• Bandas celulares NT-Link G Click: EGPRS 850/900/1800/1900MHz
• Bandas celulares NT-Link 3G Click: HSPA B2, B5 ; EGPRS 850/1900MHz
• Bandas celulares NT-Link 4G Click: FDD-LTE B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28 ; TDD-LTE B39 (Cat. M1) ; EGPRS 850/900/1800/1900MHz
• Paquetes de comunicación IP: El NT-Link TCP intercambia tres tipos de paquetes IP con el centro de monitoreo
• Transmisión: Paquetes IP HEART BEATS (HB), Paquetes de Evento (EV)
• Recepción: Paquetes de Respuesta (ACK)

Conexión a panel de alarma compatible

Antes de conectar el equipo al panel de alarmas, quitar la energía del panel y desconectar la batería.
Realizar las conexiones según el diagrama siguiente.

Luego de realizar las conexiones, colocar la tapa del equipo haciendo presión para calzar las trabas, tenga cuidado que el cableado salga cómodamente por el agujero provisto. Conectar la batería y la alimentación del panel de alarmas.
