Los soportes de montaje y accesorios modulares para cámaras son una familia de soportes, adaptadores de montaje, placas de conexión para soportes colgantes y cámaras de vigilancia que se pueden utilizar con una amplia gama de cámaras de Bosch. Los accesorios son fáciles de instalar y se pueden combinar para simplificar la instalación en distintas ubicaciones conservando un mismo aspecto.

Funciones básica

Las cajas de vigilancia de Bosch están diseñadas para cumplir los requisitos de alimentación y seguridad eléctrica de las cámaras que se utilizan en aplicaciones de seguridad en exteriores. Las cajas de vigilancia proporcionan una fuente de alimentación para situaciones sin PoE. El NDA-U-PA1 incluye un transformador con entrada de 120 VCA y 24 VCA de salida para alimentar las cámaras con valores nominales de hasta 100 W con protección frente a picos de tensión.

Kits de fibra óptica

El kit de fibra óptica VG4-SFPSCKT es un módulo de conversión de medios único para el uso con la caja de vigilancia. Este convertidor de medios está diseñado para admitir una amplia gama de módulos conectables de pequeño formato (SFP) de 10/100 Mbps para su uso con fibra monomodo o multimodo con conectores sencillos (SC) o de doble fibra (LC). El módulo de conversión de medios y el módulo SFP se pueden instalar directamente en la caja de vigilancia para obtener una solución de integrada con fibra óptica.

Combinaciones de accesorios universales

Este accesorio está preparado para la instalación en la pared o el techo.

Para adaptarlo al montaje en un poste o una esquina, es necesario utilizar los accesorios siguientes:

• Adaptador para montaje en poste grande NDA-U- -PMAL.
• Adaptador para montaje en esquina NDA-U-CMT.

Este accesorio permite una instalación fácil y directa de los soportes siguientes:

• Soporte de pared colgante NDA-U-WMT.
• Soporte de techo suspendido NDA-U-PMT.

Piezas incluidas

• 1 Armario de vigilancia de 120 V CA.
• 1 Guía de instalación rápida.
• 1 Instrucciones de seguridad.
• 1 Descripción técnica (EAC).

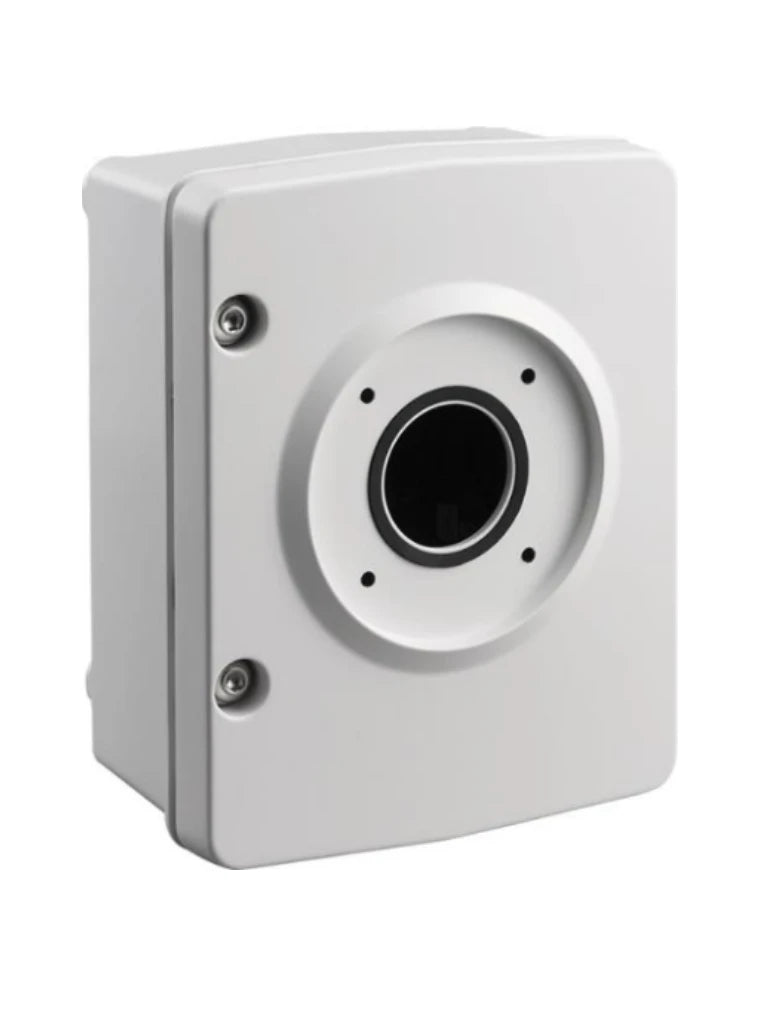

Nota: NDA-U-PA1 Armario vigilancia 120VAC

Caja de vigilancia, entrada de 120 VCA, salida de 24 VCA, IP66.

Número de pedido: NDA-U-PA1.

Principales Características

• Solución de conectividad y fuente de alimentación completa adecuada para el uso en exteriores.
• Entrada de 120 VCA con 24 VCA/100 W de potencia de salida.
• Protección frente a picos de tensión integrada para mejorar la fiabilidad del sistema.
• Se integra perfectamente dentro del soporte de la cámara, lo cual elimina la necesidad de una caja de conexiones aparte.
• Diseño modular para una instalación rápida y sencilla.

Especificaciones

 Mecánicas

• Dimensiones (An. x Al. x Pr.) 170,0 mm x 216,4 mm x 105,0 mm (6,69 pulg. x 8,52 pulg. x 4,13 pulg.)
• Peso 3773 g (8,32 libras).
• Color estándar Blanco (RAL 9003).
• Material de fabricación Aleación de aluminio.

Eléctricas

• Protección contra subidas de tensión de salida de alimentación.
• Corriente máxima de 21,4 A, potencia máxima de 1500 W (10/1000 μs).
• Entrada 120 VCA, 50/60 Hz.
• Potencia de las salidas 24 V a 96 VA.
• Fusibles de entrada 1,6 A.
• Fusibles de salida 2,0 A (cámara), 3,15 A (calefactor).

Ambientales

• Temperatura de funcionamiento De -60 °C a 55 °C (de -76 °F a 131 °F).
• Humedad Del 0 % al 100 %, con condensación.
