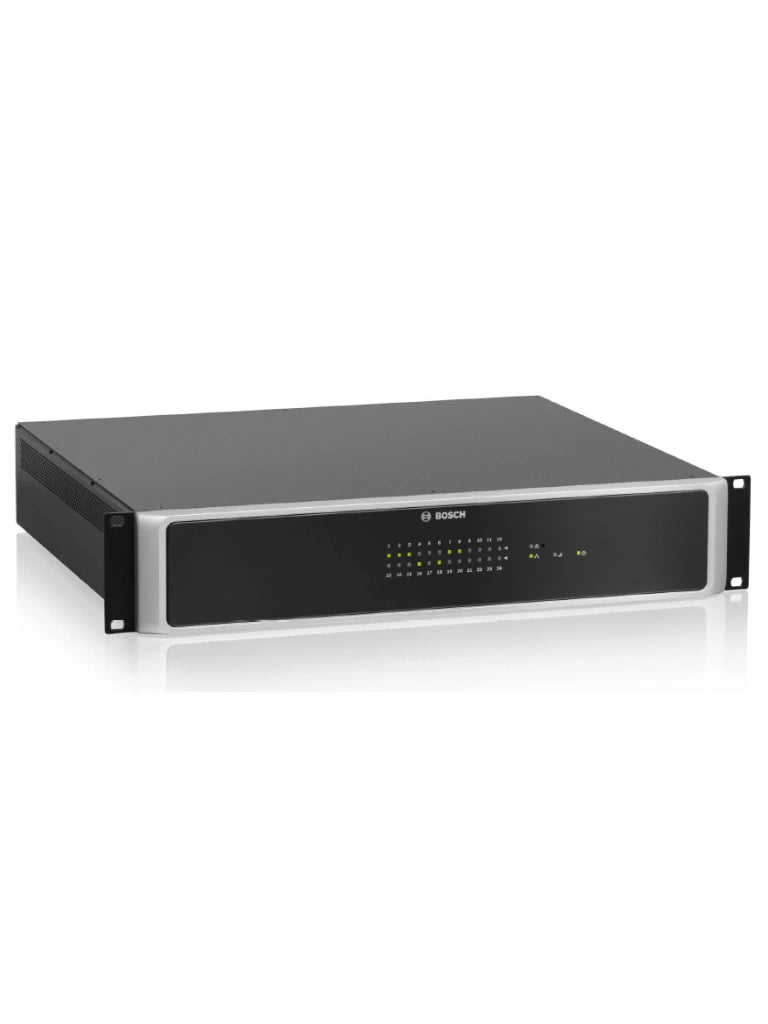

BOSCH M_PVA4R24- ENRUTADOR PAVIRO/ DIRECCIONAMIENTO DE HASTA 24 ZONAS [RBM401105]
BOSCH M_PVA4R24- ENRUTADOR PAVIRO/ DIRECCIONAMIENTO DE HASTA 24 ZONAS [RBM401105]
Lo más destacado:
- Agrega 20 GPI, 24 GPO y 2 relés
- Relación señal/ruido mayor a 103 dB
- Operación de -5 °C a 45 °C
Agotado
Otras opciones similares:
No se pudo cargar la disponibilidad de recolección
Descripción
Descripción

El enrutador de 24 zonas PVA-4R24 es una extensión de zonas para el sistema PAVIRO. El modelo PVA-4R24 añade 24 zonas, 20 GPI, 24 GPO y 2 relés de control al sistema y se controla y supervisa a través del bus CAN mediante el controlador PVA-4CR12. Es posible conectar hasta 20 enrutadores externos a un controlador. Modelo RBM401105 de Bosch. Revise las especificaciones para confirmar que es lo que usted necesita.
- Enrutador PVA-4R24 PAVIRO
- Certificados y homologaciones: EN 50130-4; EN 50581; IEC 60065; EN 60945; EN 60950; EN 61000-6-3.
- 1 PVA-4R24
- 1 Conector Euroblock de 2 polos (Phoenix, PC 5/2-STF-7,62, 1975697, F.01U.108.398) para 24 VCC.
- 4 Conector Euroblock de 6 polos (Phoenix, MC 1,5/6-ST-3,81, 1827745, F.01U.104.179) para entradas de audio.
- 8 Conector Euroblock de 10 polos (Phoenix, MC 1,5/10-STF-3,81, 1827787, F.01U.301.445) para el control de.entradas o salidas.
- 4 Conector Euroblock de 12 polos (Phoenix, MC 1,5/12-STF-3,81, 1827800, F.01U.108.397) para salidas de audio.
- 4 Soporte de pie (autoadhesivo).
- 1 Manual de funcionamiento.
- 1 Instrucciones importantes de seguridad.
- Principales Características: Direccionamiento de hasta 24 zonas de 2 a 500 W; Bajo consumo de alimentación en el modo de espera; Enorme flexibilidad.
- Tensión máx. 120 Veff.
- Corriente máx. 7,2 A.
- Potencia máxima 500 W.
- 10 entradas supervisadas (0–24 V, Umáx. = 32 V)
- Puerto CAN BUS 2 RJ-45, de 10 a 500 kbit/s (para la conexión del controlador, del enrutador o del amplificador)
- Dimensiones del producto (anchox alto x profundo): 19 pulgadas, 2 HU, 483 x 88,2x391 mm.
Consejo del instalador
Antes de instalar, revise las especificaciones de esta página y confirme que coinciden con su equipo y su instalación. Este equipo trabaja con 24 VCC; confírmelo antes de conectar.
Especificaciones técnicas
| Modelo | RBM401105 |
| Marca | Bosch |
| Verde | zona en uso para eventos que no son de emergencia. |
| Rojo | zona en uso para eventos de emergencia. |
| Amarillo | se ha detectado un fallo en una zona. |
| Apagado | zona en estado de reposo. |
| Nota | Enrutador PVA-4R24 PAVIRO |
| Número de pedido | PVA-4R24. |
| Excelente calidad del sonido | más de 103 dB de relación señal a ruido. |
| Enrutador de 24 zonas PVA-4R24 | Enrutador PAVIRO que incluye direccionamiento y supervisión. |
| Entradas de audio (100 V) AMP IN | 4 puertos de 6 patillas |
| Salidas de audio (100 V) SPEAKER OUT | 4 puertos de 12 patillasCONTROL IN: 4 puertos de 10 patillas. |
| Tensión máx. | 120 Veff. |
| Corriente máx. | 7,2 A. |
| Potencia máxima | 500 W. |
| Entradas de control | CONTROL OUT: 4 puertos de 10 patillas. |
| 10 entradas aisladas (baja | U ≤ 5 V CC; alta: U ≥ 10 V CC, Umáx = 32 V) |
| Salidas de control | 24 salidas de baja potencia (colector abierto, Umáx = 32 V, Imáx. = 40 mA) |
| Relé de control | 2 (contactos de relé NA/NC, Umáx = 32 V, Imáx.= 1 A) Interfaces |
| Entrada de alimentación | de CC 21–32 V CC. |
| Consumo de energía | De 5 a 60 W. |
| Corriente de alimentación máxima | T |
| Espera | < 250 mA. |
| Reposo/Aviso/Alerta | < 800 mA. |
| Temperatura de funcionamiento | De -5 °C a 45 °C. |
| Entorno electromagnético | E1, E2, E3. |
| Peso neto | 8,2 kg. |
| Peso con embalaje | 9,7 kg. |
Un enrutador puede gestionar una carga de los altavoces de hasta 4000 W. La carga máxima de una zona es de 500 W. Los indicadores de zona de la parte frontal muestran el estado actual de cada zona:
