Resumen del sistema

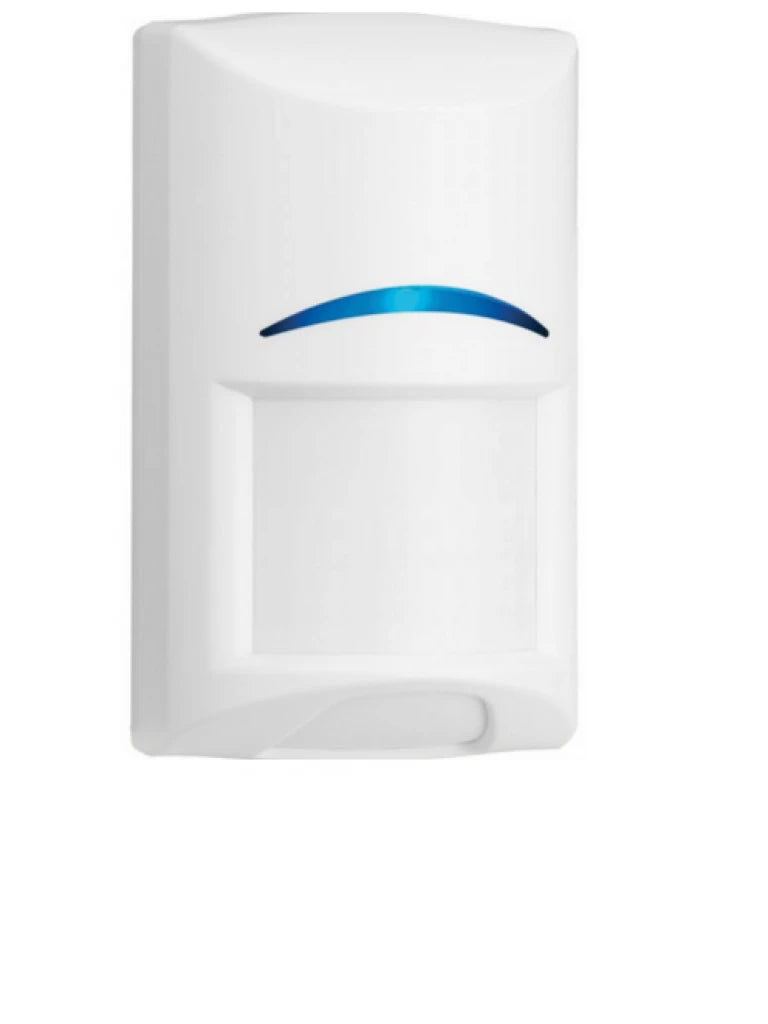

El detector por infrarrojos pasivos (PIR) Quad Blue Line Gen2 (ISC-BPQ2‑W12) utiliza dos sensores individuales que funcionan como dos dispositivos PIR en un mismo detector. Cada sensor procesa las señales de forma independiente, por lo que ambos se deben activar para que se genere una señal de alarma. Esto mejora la inmunidad ante falsas alarmas en comparación con un dispositivo por infrarrojos pasivos estándar, ya que se ignoran las fuentes de falsas alarmas como picos de ruido y animales pequeños. Además, los detectores Quad ofrecen unos niveles superiores de detección frente a los detectores PIR estándar o con tecnología dual. Estos detectores son especialmente recomendables para situaciones en las que la instalación es complicada; por ejemplo, en aquellos casos en los que no se puede garantizar la detección de intrusos cuando cruzan el patrón de detección, o en los que éstos pueden cruzarlo muy rápidamente.

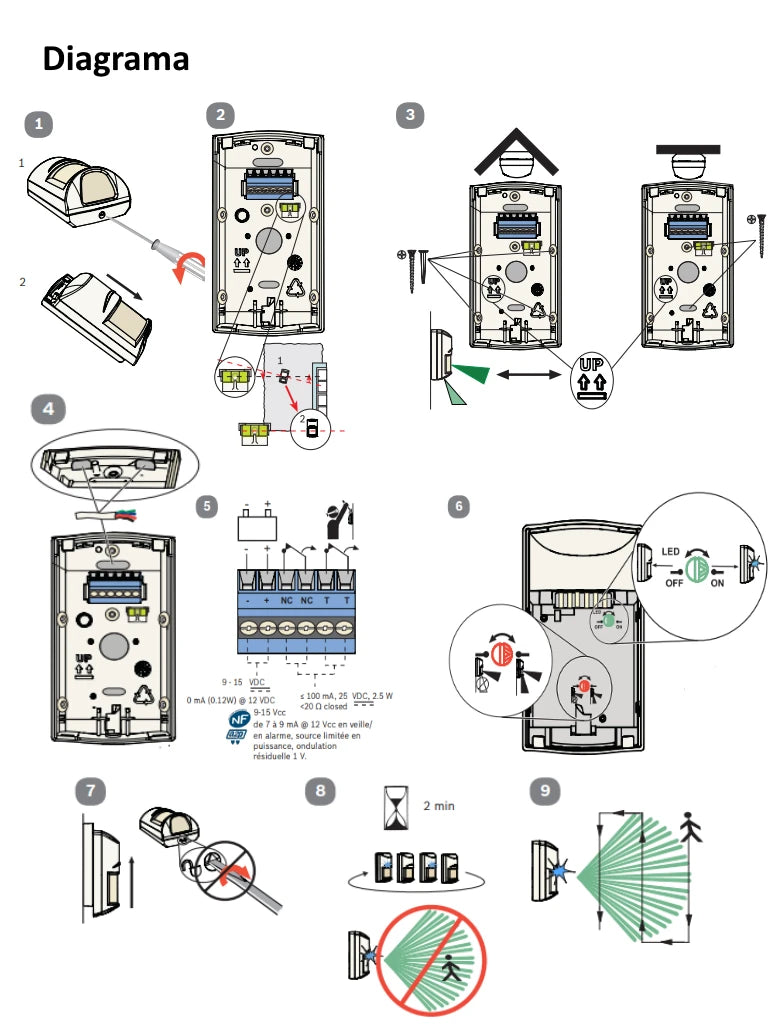

Notas de configuración/instalación

Montaje

La altura recomendada de montaje es de 2,2 m a 2,75 m (7,5 pies a 9 pies), sin necesidad de realizar ajustes. Monte el detector de movimiento bien nivelado, tanto horizontal como verticalmente. Opciones de montaje:

• En una pared plana (en superficie, semiempotrado), con el soporte de montaje giratorio de bajo perfil opcional B335-3 o con el soporte con rótula de montaje en pared opcional B328.
• En una esquina (en la convergencia de dos paredes perpendiculares).
• En el techo, con el soporte de montaje en techo universal opcional B338.

Características y Especificaciones

Nota: ISC-BPQ2-W12 Detector movimiento PIR, 12m

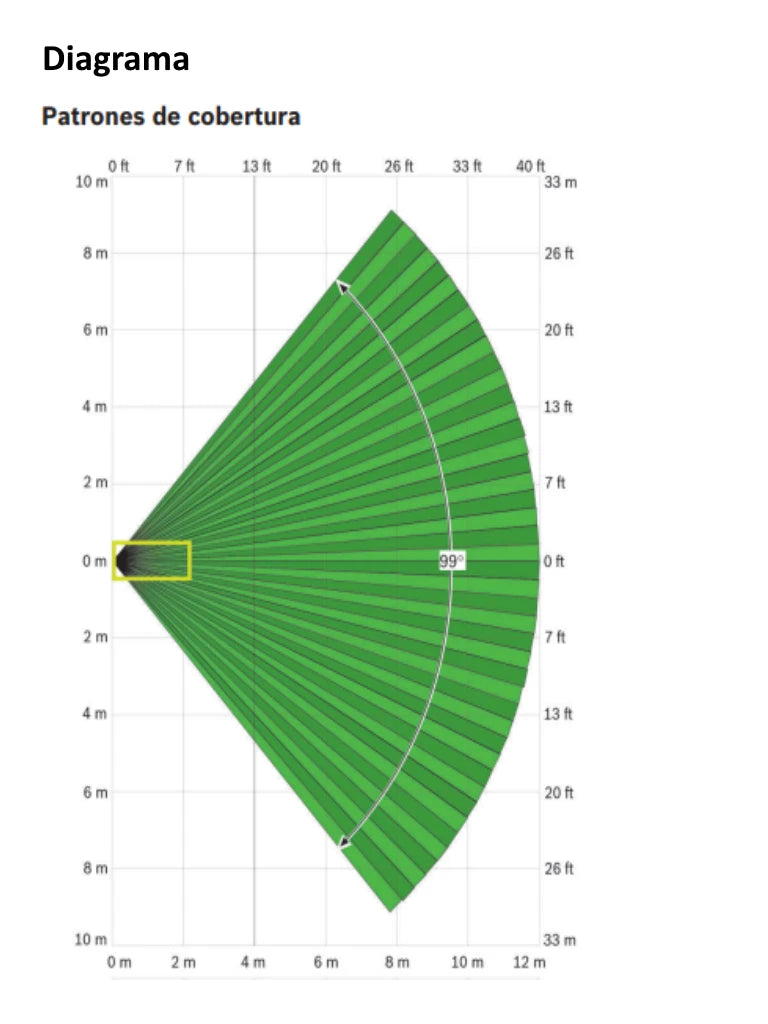

Proporciona detección por infrarrojos pasivos, alcance de 12 m x 12 m (40 pies x 40 pies) con dos sensores PIR en un detector de movimiento.

Número de pedido: ISC-BPQ2-W12

Principales características

• Compensación dinámica de temperatura: nivel de detección superior en cualquier entorno.
• Cobertura de pared a pared: nivel de detección superior u Altura de montaje flexible, sin necesidad de realizar ajustes: reduce el tiempo de instalación y las falsas alarmas, y mejora el nivel de detección.
• Caja con cierre automático y burbuja de nivel incorporada: reduce del tiempo de instalación.

Especificaciones

Eléctricas

• Corriente (alarma/en reposo): De 10 mA a 12 VCC.
• Tensión (funcionamiento): De 9 VCC a 15 VCC.

Medioambientales

• Entorno: Conforme a la norma EN50130-5, clase II.
• Humedad relativa: Del 0 al 95% (sin condensación) Para instalaciones de productos del listado UL, Del 0% al 85%, sin condensación.
• Temperatura (en funcionamiento): De -30 °C a +55 °C (de -20 °F a 130 °F) Para instalaciones de productos del listado UL, de 0 °C a +49 °C (de +32 °F a +120 °F).

Mecánicas

• Color: blanco.
• Dimensiones: De 105 x 61 x 44 mm (4,2 x 2,4 x 1,7 pulg.).
• Material: Plástico ABS a prueba de fuertes impactos Inmunidad contra interferencias por radiofrecuencia (RFI).
• Ninguna alarma o predisposición en el rango de frecuencias críticas de 150 kHz a 2 GHz con fuerzas de campo inferiores a 30 V/m.

Salidas

• Relé: Contactos de estado sólido supervisados de tipo A, normalmente cerrados (NC) y preparados para ≤100 mA, 25 VCC, 2,5 W, <20 ohmios cerrados.
• Sabotaje: Contactos normalmente cerrados (NC) (con la cubierta colocada) preparados para ≤100 mA, 25 VCC, 2,5 W.
• Conecte el circuito antisabotaje a un circuito de protección de 24 horas.
