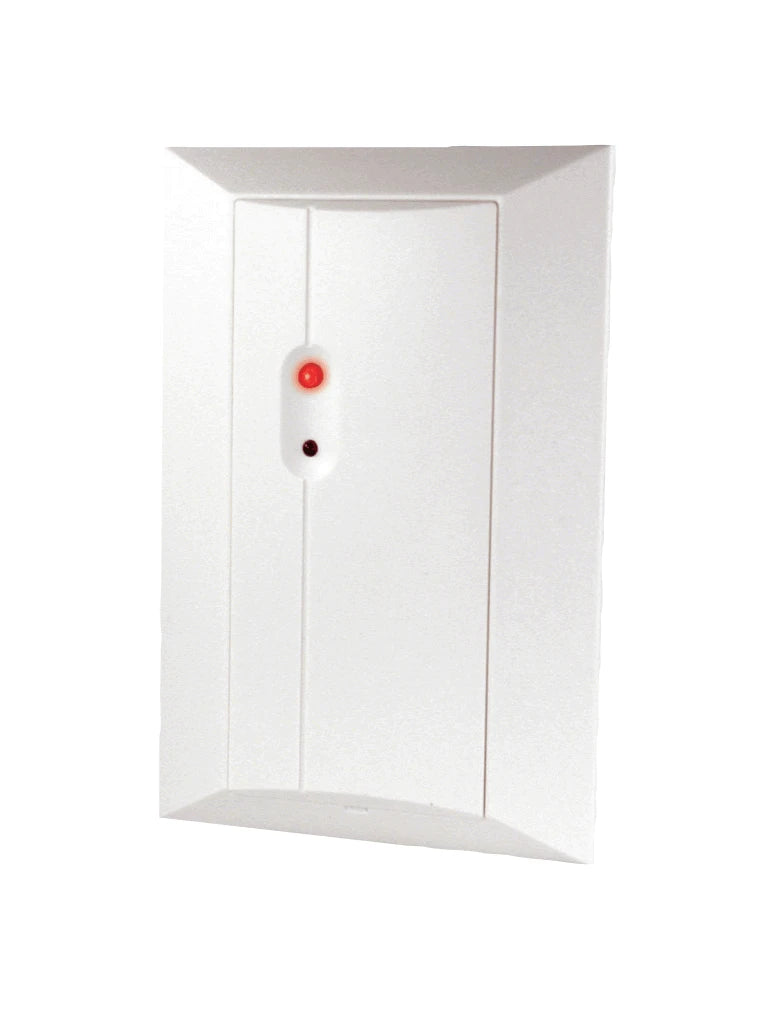

DS1103i Detector de roturas de cristal para montaje empotrado

El detector rectangular montado empotrado utiliza tecnología de análisis de sonidos (SAT) basada en microprocesador para escuchar las frecuencias específicas asociadas a la rotura de cristales.

Order number DS1103i

El detector DS1103i utiliza tecnología de análisis de sonidos (SAT) basada en microprocesador para escuchar las frecuencias específicas asociadas a la rotura de cristales. El modelo DS1103i se puede utilizar para detectar la rotura de lunas, vidrio templado, cristal laminado y vidrio armado. Una función de prueba ambiental integrada alerta al instalador sobre el riesgo de falsas alarmas en entornos complicados. Caja rectangular de montaje empotrado en techos o paredes.

Funciones

Procesamiento de señales

Las señales de audio se analizan mediante la tecnología SAT basada en microprocesador. Para que se active una alarma se requieren unas relaciones de frecuencia, sintonía y tiempo específicas. La complejidad de esta técnica de procesamiento garantiza un nivel de detección apropiado y evita que se emitan falsas alarmas.

Características de prueba

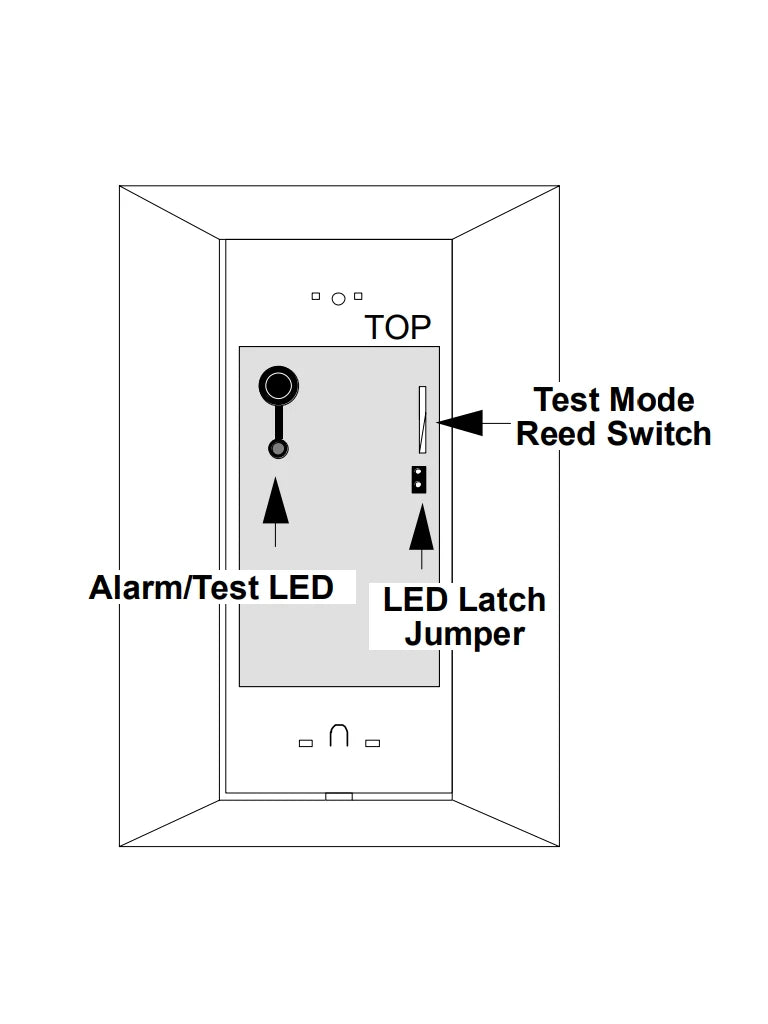

El modo de prueba manejado mediante imán proporciona una prueba de funcionamiento y verificación de ubicación al utilizar el dispositivo de prueba de roturas de cristal DS1110i opcional. El modo de prueba también incluye una prueba ambiental que alerta al instalador de posibles fuentes de falsas alarmas provocadas por el ruido ambiente. La función de comprobación automática del sonido permite al usuario final, con sólo hacer palmas con las manos, verificar que el detector recibe alimentación y funciona correctamente. Un LED de alarma visible desde el exterior indica una condición de alarma o de prueba y se puede programar para que se active si se desea.

Notas de configuración/instalación

Nota

Los detectores de roturas de cristal están diseñados únicamente para su uso como componente de un sistema de protección de perímetro. Se deben utilizar siempre junto con sensores de movimiento.

Montaje

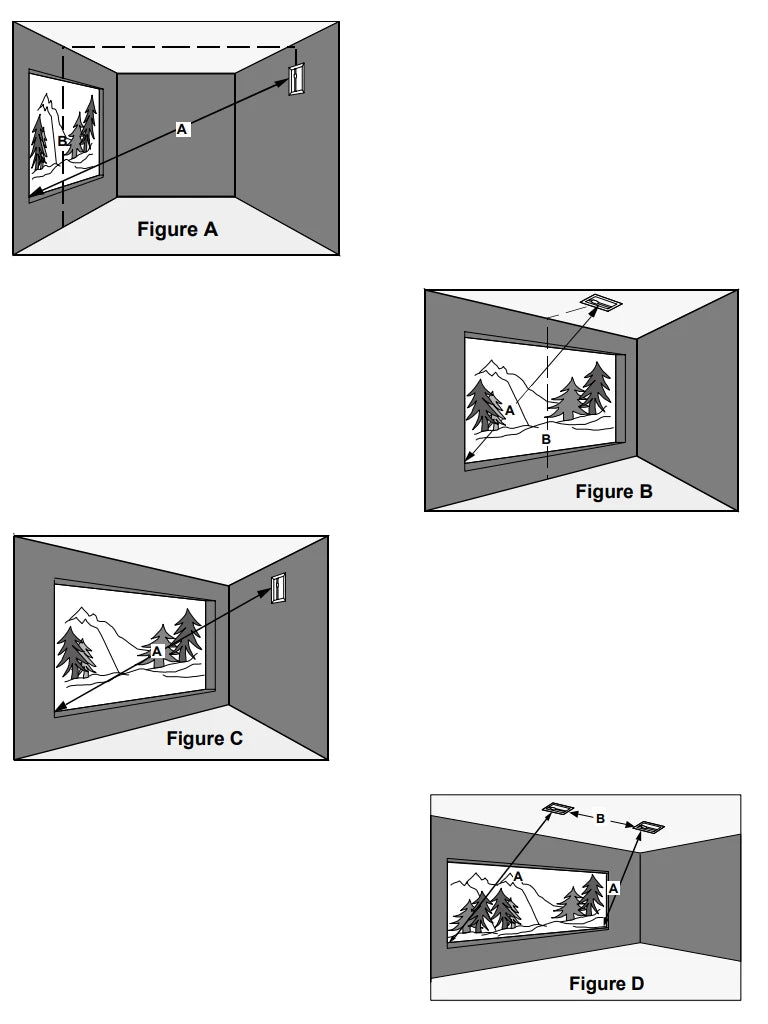

Monte el detector DS1103i en el techo o en la pared opuesta, o bien junto a la ventana. La cobertura depende de la acústica de la habitación y del tamaño de la ventana.

Cobertura estándar

7,6 m (25 pies) para cristales mayores de 30,5 cm x 30,5 cm (12 pulg. x 12 pulg.).

Especificaciones clave

Corriente nominal (mA): 21 mA

Dimensiones (Alto x Ancho x Fondo) (mm): 120 x 83 x 13 mm

Relé de alarma: NC

Tensión de funcionamiento (VCC): 9 – 15 VDC
