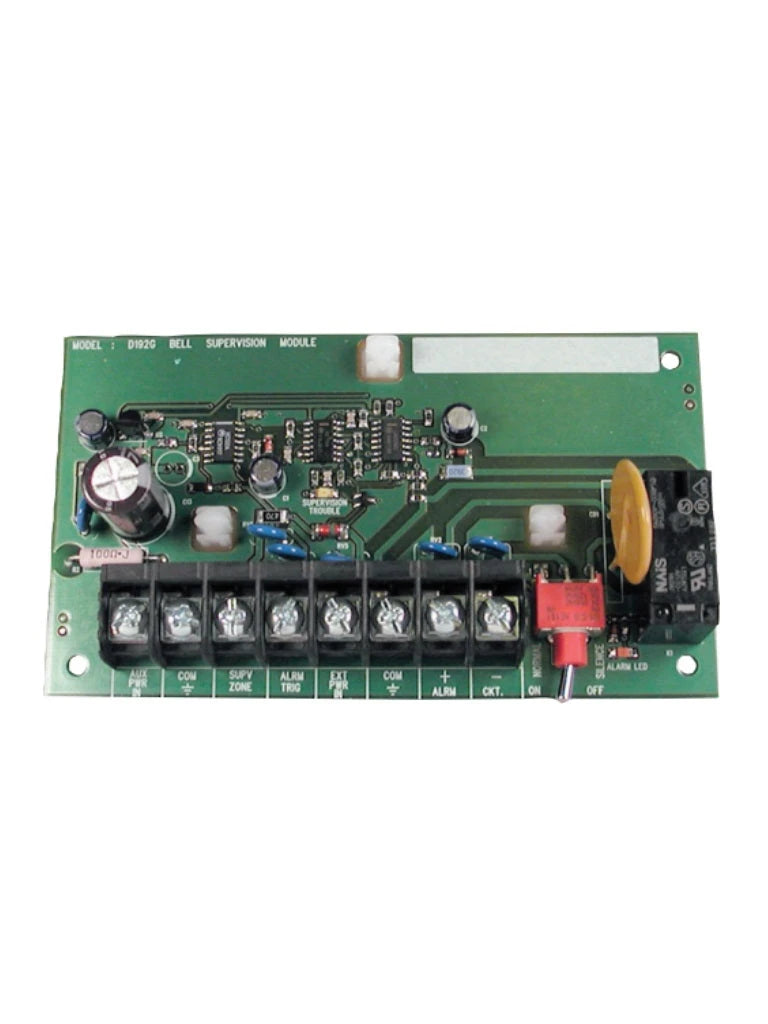

Modulo de circuito de dispositivo de notificaci&oacuten (NAC) D192G

Resumen del sistema

Este módulo se utiliza para el cableado de conexiones a remoto.

Dispositivos de señalización. Puedes conectar hasta doce D192G módulos para el mismo sistema en compatibles paneles de control. El cableado es supervisado para abierto, corto o fallos de circuito a tierra.

El módulo acciona los dispositivos de notificación desde el fuente de alimentación del panel de control o de un suscriptor laboratories, Inc. (UL 1481) Auxiliares listados 12 VDC o fuente de alimentación regulada / limitada en energía de 24 VDC para unidades de señalización protectoras y comerciales / residenciales unidades antirrobo. Esta característica permite que el sistema soporta más dispositivos de señalización en cables más largos. Eso también permite el uso de notificaciones de 12 V o 24 V aparatos que requieren la fuente de alimentación adecuada.

Funciones básicas

Supervisa 12 VDC o 24 VDC NACs el D192G alimenta los dispositivos de notificación desde la fuente de alimentación del panel de control o de una lista UL Auxiliar de 12 VDC o 24 VDC regulado de energía limitada fuente de alimentación para uso  con señalización de protección contra incendios. Unidades y unidades comerciales y  residenciales antirrobo.

La elección de la fuente de alimentación permite el uso de 12 V o dispositivos de notificación de 24 V.

Interruptor de silenciamiento de señal supervisado

El módulo D192G tiene un interruptor para silenciar los dispositivos de  notificación mientras se prueba el panel de alarma. Cuando este interruptor está en Silencio (Apagado) posición, el módulo indica un problema de supervisión condición al panel de control.

Configuraciones de módulos múltiples

Se pueden conectar varios módulos a la misma zona. o punto en el panel de control. Si individual anuncio de un circuito de dispositivo de notificación es deseado, los módulos D192G se pueden conectar a zonas o puntos separados a bordo o a través de la D8128D Expansor de ocho puntos OctoPOPIT.

Montajes en panel cerrado

El D192G se monta dentro del gabinete del panel de control

utilizando orificios de montaje existentes o con un D137 o D138

Soporte de montaje. Consulte el panel de control guía de instalación para más información sobre el montaje.

Alambrado

Use una clase B, estilo W, circuito de dos cables y cable de acuerdo con las instrucciones suministradas con el módulo. No más de doce módulos D192G pueden ser utilizado por sistema. Para aplicaciones UL, una lista (UTRZ) fuente de alimentación regulada se puede utilizar para alimentar dispositivos de notificación a través del módulo D192G.

Para cumplir con las normas NFPA:

• El panel de control y la fuente de alimentación deben estar supervisado o instalado en la misma habitación no más A 20 pies (6 m) del módulo.
• Cableado entre el panel de control y la alimentación. el suministro debe estar en el conducto.
• Las condiciones de falla de la fuente de alimentación deben ser supervisadas por un relé listado en UL.

Características y Especificaciones

Partes incluidas

• 1 módulo NAC.
• 1 paquete de hardware.
• 1 paquete de literatura.

Nota: Módulo de circuito de dispositivo de notificación (NAC) D192G

El circuito de aparatos de notificación D192G (NAC) el módulo se utiliza para cablear conexiones a dispositivos remoto de señalización. El cableado es supervisado para abierto, fallos de circuito cortos o conectados a tierra. Ya sea 12 VDC o se pueden usar dispositivos de notificación de 24 VDC dependiendo de la elección de la fuente de alimentación.

Número de pedido: D192G.

Principales Características

• Supervisa el dispositivo de notificación de 12 VDC o 24 VDC circuitos (NACs).
• Interruptor de silenciamiento de señal supervisado el circuito del aparato de notificación tiene una calificación de 3.0 A.
• Múltiples configuraciones de módulo.
• Se monta en la carcasa del panel.

Especificaciones

Eléctricas

Alimentación externa en:

• Corriente: 3.0 un máximo.
• Voltaje: 12 VDC o 24 VDC nominal.

Alimentación auxiliar en:

• Corriente: 100 mA máximo
• Voltaje: 12 VDC nominal
• Control de zona de supervisión
• Corriente: 5 mA máximo

Mecánicas

• Dimensiones: 5 pulg. X 3 pulg. X 0,75 pulg. (13 cm x 8 cm x 2 cm).
