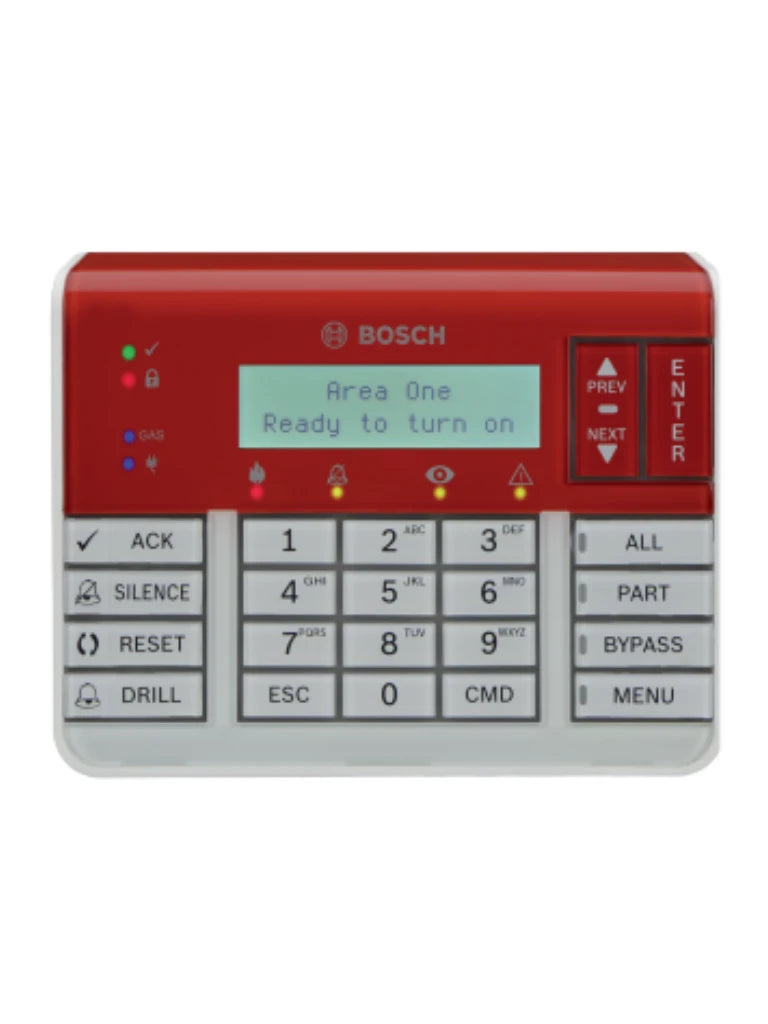

B925F Teclado para incendio e intrusión, SDI2

Resumen del sistema

El teclado de incendio B925F es un dispositivo SDI2 totalmente supervisado para aplicaciones combinadas de incendio y robo. Todos los teclados disponen de teclas retroiluminadas, una pantalla con un brillo ajustable por el usuario que muestra mensajes del sistema y un zumbador. El zumbador emite tonos distintos según condición para alertar de una alarma de incendio o un problema de incendio, o cuando se producen eventos de supervisión de incendios. El teclado incluye indicadores de estado de incendios y teclas de función de incendios.

Funciones básicas

Pantalla LCD

El teclado utiliza símbolos, números y palabras para mostrar el estado del sistema de seguridad. Cuando se produce más de un evento, el teclado muestra cada evento por orden de prioridad.

Teclas

Todos los teclados tienen 10 teclas numéricas y 5 teclas de navegación. Al pulsarlas, las teclas encienden la retroiluminación del teclado y emiten el tono de pulsación (pitido corto). El teclado tiene 4 teclas de función de incendio:

• ACK. Púlsela para confirmar la condición de alarma o de problema del sistema.
• SILENCE. Púlsela para silenciar las alarmas o los problemas de incendio.
• RESET. Púlsela para restablecer dispositivos, como detectores de humo, y liberar puntos restaurados.
• DRILL. Manténgalo pulsado para iniciar un simulacro de incendio.

Tonos audibles

El teclado tiene un zumbador incorporado que genera varios tonos de advertencia distintos. Los tonos son distintos para que el usuario pueda reconocer un evento con tan solo escuchar el tono asociado. Indicadores de estado Los indicadores de estado del teclado proporcionan una referencia visual rápida del estado del sistema.

Notas de configuración/instalación

Consideraciones para el montaje

Instalar en ubicaciones secas en el interior.

Fuente de alimentación

Un panel de control compatible suministra la alimentación y los datos necesarios al teclado mediante una conexión de cuatro cables.

Caja y cableado

La caja con cierre deslizante automático cuenta con una burbuja de nivel incorporada y bloques de terminales tipo trampilla, personalizados y sin espacios que facilitan la instalación.

Paneles de control compatibles

• B9512G/B9512G-E
• B8512G/B8512G-E

Características y Especificaciones

Nota: B925F Teclado para incendio e intrusión, SDI2

Teclado alfanumérico de dos líneas para incendio e intrusión.

Número de pedido: B925F

Piezas incluidas

Cantidad Componente:

• 1 Teclado.
• 1 Paquete de hardware.
• 1 Manual de instalación.
• 1 Guía de referencia rápida del usuario.

Principales características

• Teclado combinado de incendio e intrusión con teclas de función de incendio: confirmación, silencio, restablecimiento y simulacro.
• Pantalla LCD de 2 líneas con nombres de punto, usuario y área de hasta 32 caracteres.
• Interfaz de usuario sencilla con menús con botones de función específicos para los comandos comunes, incluida la indicación de estado.
• Indicadores visuales, identificables rápidamente, para los estados cruciales del sistema.
• Instalación sencilla con diseño con base y chasis autoblocantes, así como burbuja de nivel incorporada.

Especificaciones

Requisitos de alimentación

• Corriente En reposo: 35 mA Alarma: 70 mA.
• Tensión (entrada) 12 VCC nominales.

Características de los materiales y el hardware

• Dimensiones: De 158 mm x 120 mm x 26 mm (6.2 in x 4.7 in x 1 in).
• Peso: De 0,32 kg (11,3 onzas).
• Material Acrilonitrilo butadieno estireno (ABS) Polimetilmetacrilato (PMMA).
• Ventana de visualización Pantalla de 2 líneas 18 caracteres por línea Indicadores
• Teclas iluminadas Indicadores de estado.
• Tonos de advertencia e indicación.

Cableado

• Tamaño del cable del terminal: De 1.02 mm (18 AWG) a 0.65 mm (22 AWG) Cableado SDI2.
• Distancia máxima: tamaño del cable: 260 m (850 pies) - 0.65 mm (22 AWG) 305 m (1000 ft) - 1.02 mm (18 AWG).

Consideraciones ambientales

• Humedad relativa: De 5% a 93% a +32°C (+90°F).
• Temperatura (en funcionamiento): De 0°C a +49°C (de +32°F a +120°F).
