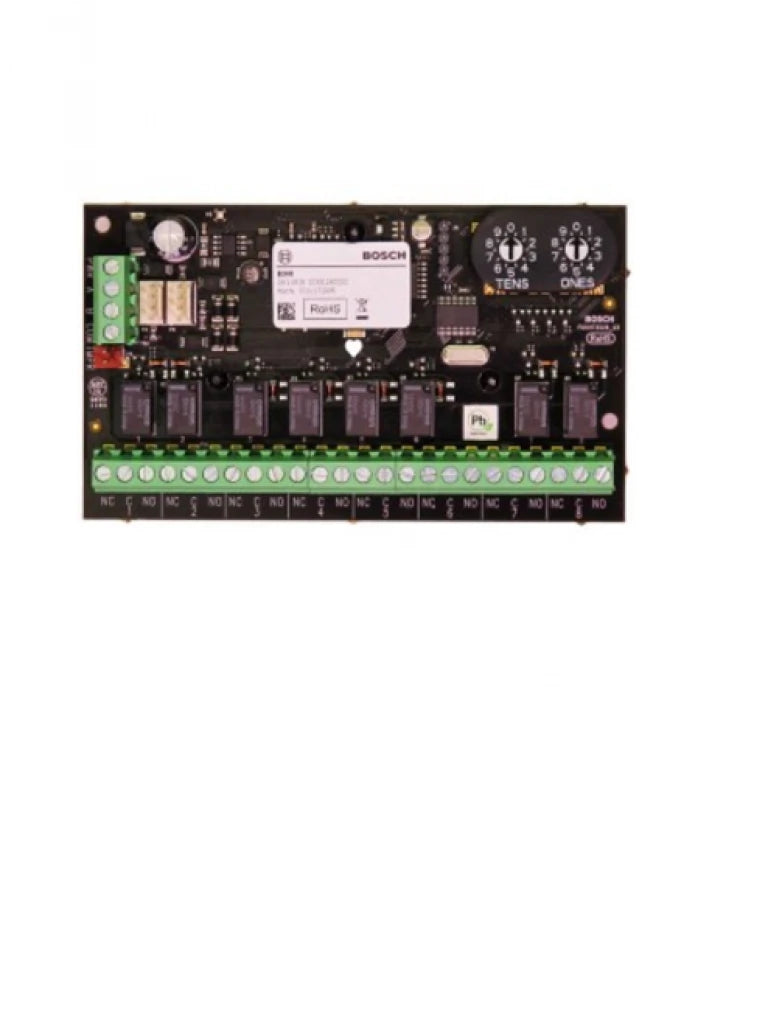

El módulo de ocho salidas B308 es adecuado para aplicaciones que requieren que las salidas de tipo C puedan hacer funcionar sistemas auxiliares o para mostrar el estado del sistema de incendios en anunciadores remotos. El B308 puede interactuar con componentes de edificios como aire acondicionado y calefacción, aberturas de bloqueos de puertas y presurización de huecos de escaleras para lograr el control y la monitorización completa del sistema. Instalaciones industriales, comerciales e institucionales son instalaciones típicas del módulo B308. Las ocho salidas integradas se pueden programar para activarse en caso de alarma del sistema, problemas del sistema, fallos de zonas o puntos individuales y mediante el control remoto por parte de usuarios autorizados.

Notas de configuración/instalación

Consideraciones para el montaje Monte el módulo dentro de una caja compatible con el panel de control o dentro de una caja D203 remota. Monte hasta cuatro módulos B308 en una caja de panel de control con el patrón de montaje de 3 orificios. Para módulos adicionales, utilice el soporte de montaje D137 opcional. Consideraciones del cableado El B308 se conecta a un panel de control utilizando los terminales PWR, A, B, COM del panel de control mediante el regletero de terminales o el conector de cableado de interconexión. Utilice cables de 12 AWG a 22 AWG (2 mm a 0,6 mm) del módulo al panel de control. Siga las especificaciones de los relés (hasta 24 VCC), comprobando que no se superen sus valores nominales.

Compatibilidad

Para la conformidad con UL 864, utilice un panel de control para incendio de uso comercial homologado conforme a UL.

Paneles de control:

• B9512G/B9512G-E (hasta 59 módulos).
• B8512G/B8512G-E (hasta 9 módulos).
• B6512 (hasta 9 módulos).
• B5512/B5512E (hasta 5 módulos).
• B4512/B4512E (hasta 3 módulos).
• D9412GV4 (hasta 12 módulos).
• D7412GV4 (hasta 6 módulos).
• D7212GV4 (hasta 2 módulos).

Características y Especificaciones

Nota: B308 Módulo 8 salidas SDI2

Proporciona 8 relés programables.

Número de pedido: B308

principales características

Especificaciones

Propiedades

• Dimensiones 2,9 pulg. x 5,0 pulg. x 0,60 pulg. (7,35 cm x 12,7 cm x 1,5 cm).
• Peso 0,14 kg (5 oz).

Consideraciones medioambientales

• Humedad relativa: De 5% a 93% a +32°C (+90°F).
• Temperatura (en funcionamiento): De 0°C a +49°C (de +32°F a +120°F).

Requisitos de alimentación

• Corriente (máxima) Alarma: 150 mA (22 mA para sección digital + 16 mA por relé activado).
• Activación por relé Contactos en seco con valores nominales de 0,001 a 1,0 A a entre 5 y 24 VCC (carga resistiva).
• Tensión 12 VCC nominal.

Cableado

• Tamaño del cable del terminal: De 12 AWG a 22 AWG (2,0 mm a 0,65 mm).
• Cableado SDI2 Distancia máxima – Tamaño del cable (solo cable sin blindaje): 137 m (400 pies) - 22 AWG (0,65 mm) 305 m (1000 pies) - 18 AWG (1,02 mm).
