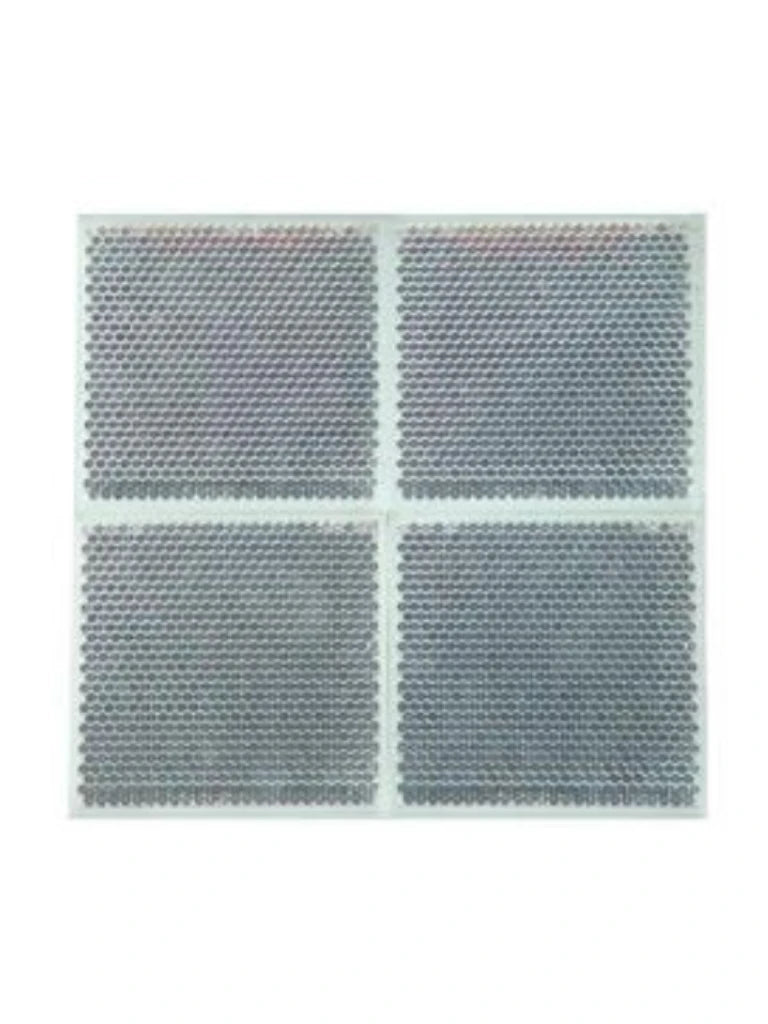

FRAY5000-LR-KIT Kit extensión de largo alcance 3 prismas adicionales

El detector de humos lineal Fireray5000‑UL cubre distancias de entre 8 m y 100 m (26,25 pies y 330 pies). Un prisma reflectante permite detectar de forma precisa partículas de humo dentro de un rango de distancia determinado. Para rangos de entre 8 m y 50 m (26,25 pies y 164 pies), es suficiente con un prisma.

Para rangos de entre 50 m y 100 m (164 pies y 330 pies), se requieren cuatro prismas. Los prismas adicionales se incluyen en el kit de largo alcance FRay5000‑LR‑Kit. Las principales zonas de aplicación son salas amplias como las de edificios históricos, iglesias, museos, centros comerciales, naves industriales, almacenes, etc.

El detector lineal de humos Fireray5000‑UL es apto para su uso en zonas en las que no resulta práctico el uso de detectores automáticos de tipo pulsador. El detector de humos lineal Fireray5000-UL se puede actualizar con un cabezal del detector adicional FRAY5000-HEAD-UL. El controlador del sistema puede controlar dos detectores. Cada cabezal se puede programar de forma independiente.

Funciones básicas

El transmisor emite un haz infrarrojo (850 nm) que se enfoca a través de una lente. El prisma montado en el lado opuesto, refleja el haz y éste vuelve a la combinación transmisor/receptor. Si el humo oculta el haz IR y la señal recibida desciende por debajo del valor del umbral seleccionado (estándar: 10 seg., ajustable) el detector activa una alarma de incendio y el relé de la alarma se cierra. La sensibilidad se puede ajustar a las condiciones ambientales. La configuración por defecto de 25% (sensible), 35% y 50% (no sensible) puede cambiarse en incrementos de 1%. Todos los detectores se pueden ajustar de forma individual. El ajuste estándar es 35%. El relé de alarma puede establecerse en modo de reset automático o bloqueado.

Los LED indican tres estados de funcionamiento diferentes:

• Alarma.
• Avería.
• Funcionamiento.

Puede controlar y configurar todos los parámetros mediante el controlador del sistema y la pantalla LCD de cada cabezal de detector.

Los cambios lentos en los estados de funcionamiento (por ejemplo, el deterioro de los componentes, la contaminación de la óptica, etc.) no provocan falsas alarmas, pero se compensan con el control automático de ganancia. Cada 15 minutos, se compara el estado del sistema con un valor de referencia predeterminado y cuando se producen desviaciones, se corrigen automáticamente a 0,17 dB/h. Si se alcanza el límite de compensación, aparece la señal de avería. Si, en los 2 segundos siguientes, se oculta el haz IR durante 10 segundos o más y el oscurecimiento es superior al 87% (configurable por el operador), el relé de avería se conmuta. La existencia de obstáculos en el recorrido del haz o el hecho de cubrir el reflector pueden causar averías. Tan pronto como desaparezca la causa de la avería, el relé de avería desaparece también y transcurridos 5 segundos, el detector vuelve automáticamente al funcionamiento estándar. La central de incendios se debe restablecer por separado.

El sistema dispone de una salida de alarma que es un relé con contacto de conmutación sin tensión.

Notas de configuración/instalación

• Para la conexión a FPA-1000 y cualquier panel de control de 24 V homologado conforme a UL.
• La línea de visión entre el detector y el reflector debe estar despejada y no debe haber objetos en movimiento que causen interferencias (p. ej. grúa en alto).
• La acumulación de calor bajo el tejado puede evitar que el humo ascienda al techo. Por tanto, el detector debe montarse debajo de la acumulación de calor estimada. De este modo, deben superarse los valores de referencia de X1 especificados en la tabla.
• La superficie de montaje del detector debe estar firme y libre de vibraciones. Los soportes metálicos que se puedan ver afectados por el calor o el frío no resultan aptos para la instalación.
• El detector y el reflector suelen instalarse a la misma altura y alineados el uno con el otro. El amplio ángulo del haz IR facilita los ajustes para una estabilidad fiable a largo plazo.
• El detector debe montarse en una posición desde donde su sistema óptico no quede expuesto directamente a la luz solar o artificial. La luz ambiental normal no influye en el haz IR ni en el análisis.
• Dado que el humo de un incendio no asciende verticalmente, sino que se extiende como una nube en forma de seta (según la corriente y la acumulación de aire), el alcance de control es mucho mayor que el diámetro del haz IR.
• La detección lateral en cualquier lado del haz es de 7,5 m (24,6 pies).
• Durante el diseño, se deben respetar los estándares y directrices específicos del país.

Distribución de los detectores

Los detectores se deben distribuir de acuerdo con las siguientes distancias:

• X1 Distancia desde el techo: De 0,3 m a 0,6 m (de 1 pie a 2 pies)
• X2 Distancia horizontal pared/ detector Mín.: 0,5 m (1,6 pies).
• X3 Distancia horizontal entre dos detectores situados bajo un tejado a dos aguas.

Piezas incluidas

• 1 Detector de humos lineal Fireray5000 UL: dispositivo compacto con transmisor y receptor integrados.
• 1 Prisma reflectante.
• 1 Unidad de control.
• 1 Kit de instalación.

Nota: FRAY5000-LR-KIT Kit extensión, largo alcance 3 prismas adicionales para Fireray5000-EN y Fireray5000-UL, para rangos entre 50 y 100 metros (entre 164 y 328 pies).

Número de pedido: FRAY5000-LR-KIT

Principales características

• 3 Prismas adicionales para Fireray5000-EN y Fireray5000-UL.

Especificaciones

Eléctricas

• Tensión de funcionamiento: De 14 V CC a 36 V CC.
• Control de reinicio mediante interrupción de alimentación > 5 s.
• Relé de alarma (carga de contacto) 100 mA a 36 V.
• Relé de avería (carga de contacto) 100 mA a 36 V.

Consumo de energía

• En reposo, alarma o avería (1 cabeza del detector) 5,5 mA.
• En reposo, alarma o avería (2 cabezas del detector) 8 mA.
• En modo de alineación (con 1 o 2 cabezas del detector) 36 mA (HiA) 5,5 mA / 8 mA (LoA).

Mecánicas

Indicadores LED para:

• Alarma Parpadeo rojo cada 10 segundos.
• Avería Parpadeo amarillo cada 10 segundos.
• Funcionamiento Parpadeo verde cada 10 segundos.

Dimensiones (An. x Al. x Pr.)

• Detector 135 x 135 x 135 mm (5.3 x 5.3 x 5.3 pulg.)
• Reflector de prisma 100 x 100 x 10 mm (3.9 x 3.9 x 0.4 pulg.)
• Unidad de control 200 x 235 x 81 mm (7.9 x 9.3 x 3.2 pulg.)

Carcasa

• Color Gris claro/negro.
• Material C6600, no-inflamable.

Peso

• Detector 500 g (1,1 libras).
• Prism reflector 100 g (0,22 libras).
• Unidad de control 1000 g (2,2 libras).

Ambientales

• Clase de protección conforme a EN 60529 IP 54.
• Temperatura de funcionamiento permitida: De -20°C a 55°C (De -22°F a 131°F).
• Temperatura de funcionamiento permitida, instalación listada en UL: De 0°C a 37,8°C (De 32°F a 100°F).

Diseño

• Distancia permitida detectorreflector Min. 8 m (26,25 pies) - max. 50 m (164 pies).
• Con el Kit de largo alcance FRay5000‑LR‑Kit Min. 50 m (164 pies) - max. 100 m (330 pies).
• Detección lateral (en ambos lados del haz) Max. 9,1 m (30 pies) (respete las directivas locales).
• Detectores conectables por controlador del sistema 1 o 2.

Características especiales

• Longitud de onda óptica 850 nm Tolerancia de la desviación axial.
• Detector ± 0,3°.
• Prisma reflectante ± 5,0°.
