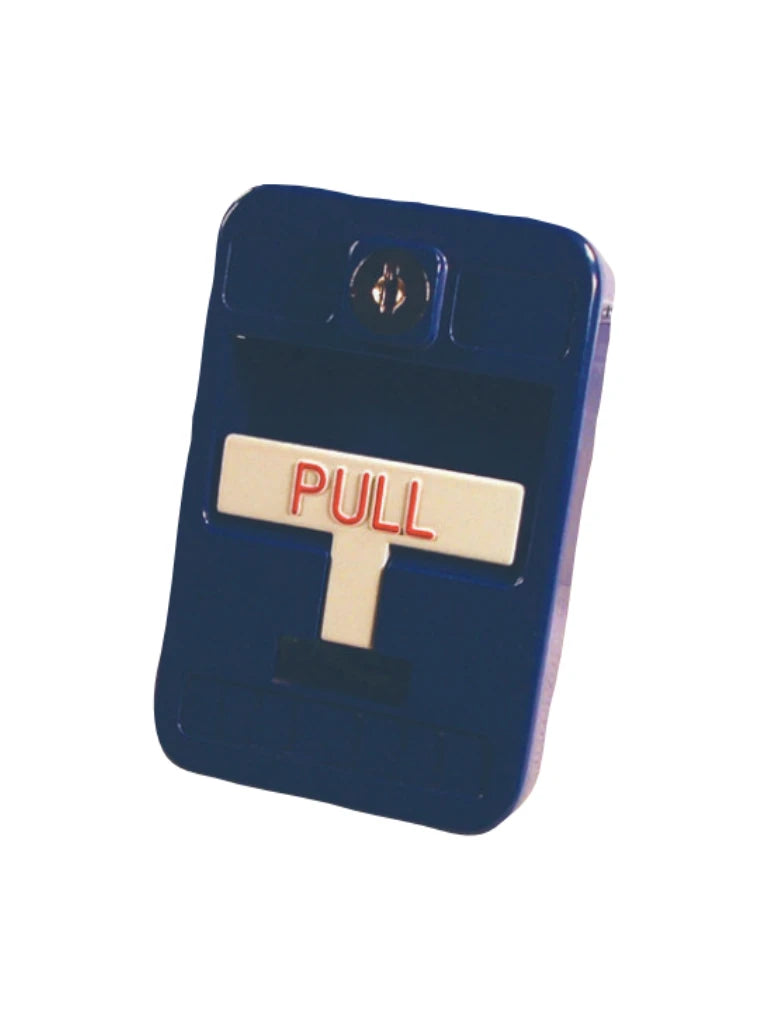

Estación manual de acción simple (azul) FMM ‑ 100SAT2CK ‑ B

La familia FMM ‑ 100 es versátil, de alta calidad, de metal. estaciones manuales en azul, verde o amarillo. Estas las estaciones manuales de acción simple tienen dos unipolares, contactos de doble tiro (SPDT) que son individualmente Configurable en campo para operación normalmente abierta (NO) o normalmente cerrada (NC). Vienen con cerradura de llave y contienen contactos chapados en oro para resistir la corrosión.

Funciones Operación

Cuando la barra en el frente de la estación manual está se tira, se cierra y se puede ver fácilmente desde 50 pies (15 m).  Reinicie la barra de activación abriendo el estación manual con la llave y colocando la activación. Barra en su posición  vertical normal. Un puntaje opcional barra de rotura de acrílico está disponible.

Notas de instalación / configuración

Información de compatibilidad

Estas estaciones manuales son compatibles con todos los Paneles Bosch de control de Security Systems, Inc.

Consideraciones de montaje

Estas estaciones manuales pueden ser montadas en superficie en la FMM-100BB Series cajas traseras de montaje en superficie o al ras, montado en una caja trasera estándar de una unidad.

Las ubicaciones de montaje están sujetas a las regulaciones locales. Para cumplir con las normas ADA, la estación manual debe estar a menos de 48 pulg. (1.2 m) sobre el piso para Acceso para silla de ruedas delantera y menos de 54 pulg. (1.3 m) por encima del piso para acceso en silla de ruedas lateral.

Partes incluidas

Las siguientes piezas se suministran con cada manual.

Estación en la serie FMM-100 componentes:

• 1 estación manual.
• 1 tecla D102 (tecla 1358).
• 1 FMM -100GR barra de ruptura de acrílico.
• 1 paquete de hardware.
• 1 paquete de literatura.
• 1 paquete de etiquetas (ver a continuación).

Nota: Estación manual de acción simple (azul) FMM ‑ 100SAT2CK ‑ B

Manual de metal versátil, de alta calidad y acción simple estación en azul con cerradura con llave y contactos dorados.

Número de pedido: FMM-100SAT2CK-B

Principales características

• Conexiones a terminales.
• Contactos de alarma chapados en oro para resistencia a la corrosión.
• Cajas traseras montadas en superficie o empotradas.
• Etiquetas opcionales

Especificaciones técnicas

Ambiental

• Humedad relativa: 90% a + 100 ° F (+ 38 ° C)
• Temperatura (Operación): -40 ° F a + 150 ° F (-40 ° C a + 66°C)

Mecánico

• Color: Azul: FMM ‑ 100SAT2CK ‑ B.
• Verde: FMM ‑ 100SAT2CK ‑ G.
• Amarillo: FMM ‑ 100SAT2CK ‑ Y.
• Dimensiones (H x W x D): 4.75 pulg. X 3.25 pulg. X 1.1 pulg. (12 cm x 8,3 cm x 2,8 cm).
• Material: Meta fundido a troquel.
