El aislador de cortocircuito aísla las zonas de alarma en las que un se ha producido un cortocircuito. Esto significa la funcionalidad de el resto de la red permanece preservado.
Funciones básicas
Características de LSN mejorado
Los módulos de interfaz de la serie 420 ofrecen todos los Características de la tecnología LSN mejorada:
- Estructuras de red flexibles que incluyen T-tapping sin elementos adicionales
- Hasta 254 elementos mejorados LSN por bucle o trozo línea
- Se puede usar cable sin blindaje
Configuración
El aislador de cortocircuito aísla las zonas de alarma en las que ha producido un cortocircuito.
Notas de instalación / configuración
Deben tenerse en cuenta las normas y directrices nacionales cuenta durante la etapa de planificación.
La carcasa montada en superficie tiene dos conductos de cable en lados opuestos:
- 2 x 2 preperforados para diámetros de hasta 21 mm / a 34 mm (para conductos).
- 2 x 4 casquillos de goma para insertar cables con diámetros de hasta 8 mm.
Además, hay conductos para cables en la base del carcasa montada en superficie:
- 1 x conductos de cable preperforados para diámetros de hasta 21 mm (para conductos)
- 2 x 4 casquillos de goma para insertar cables con diámetros de hasta 8 mm.
Conectable a las centrales de incendios FPA ‑ 5000 Modular y FPA ‑ 1200 con tecnología LSN versión mejorada.
Piezas incluidas
- 1 aislador de cortocircuito con carcasa montada en superficie.
- 1 adaptador de riel DIN
Nota: Como alternativa al uso de la carcasa montada en superficie, el aislador puede ser montado en un riel DIN con el incluido adaptador.
Nota: Modulo aislador de cortocircuito FLM-I420-S
Este aislador de cortocircuito para el aislamiento de zonas de alarma en las que un se ha producido un cortocircuito.
Numero de pedido: FLM-I 420-S.
Principales características
- Interruptor giratorio para dirección automática y manual ajuste.
- Preservación de las funciones de bucle LSN en caso de un cortocircuito por dos aisladores integrados.
- Fuente de alimentación a través de LSN.
- Tres terminales de tornillo libres.
Especificaciones
Eléctricas
- Voltaje de entrada 15 V CC a 33 V CCMax.
Consumo actual
- Durante la inicialización <0.4 mA.
- Después de la inicialización <0.25.
Mecánicas
Configuración de LSN / Dirección 3 interruptores giratorios para:
- Modo LSN clásico o LSN mejorado versión.
- Direccionamiento automático o manual.
Material de la carcasa:
- Módulo aislador PPO (Noryl).
- Carcasa de montaje en superficie ABS / PC-Blend.
Color de la carcasa:
- Módulo aislador Blanco hueso, similar a RAL 9002
- Carcasa de montaje en superficie Señal blanca, RAL 9003
Ambientales
- Temperatura de funcionamiento permitida: De -20 ° C a 50 ° C (-4 ° F a 122 ° F)
- Temperatura de almacenamiento permitida: De -25 ° C a 85 ° C (-13 ° F a. 176 ° F)
- Humedad relativa permitida: <96%.
- Clases de equipos según IEC 60950: Equipo de clase III
- Clase de protección según IEC 60529: IP 54.

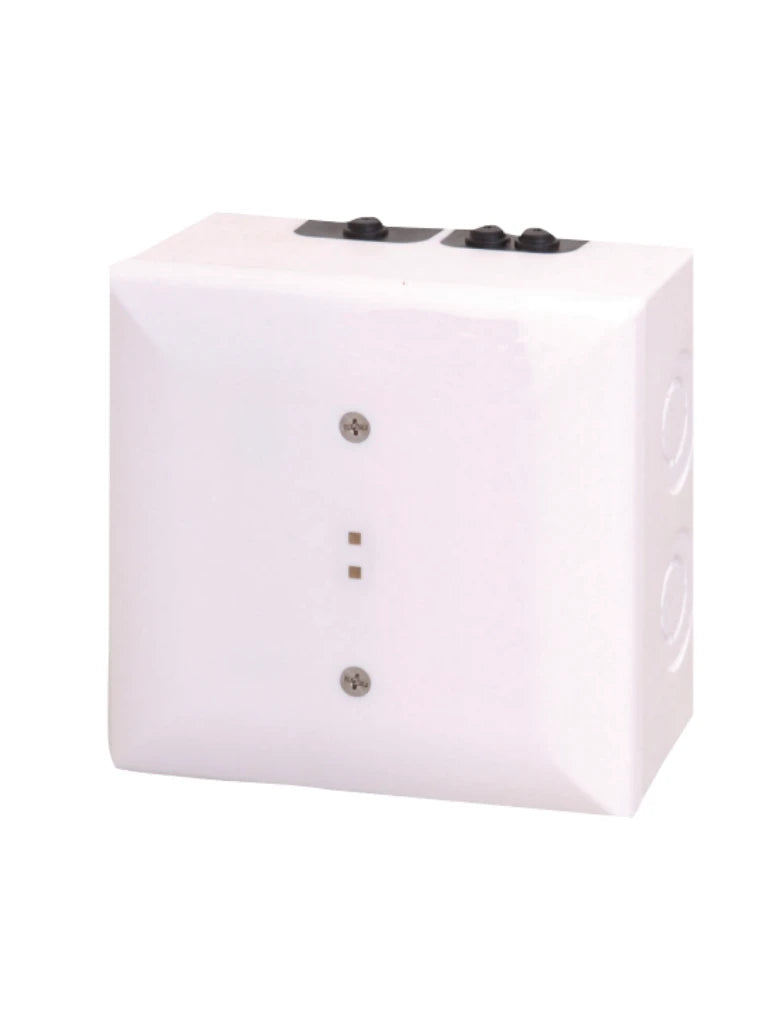

Nombre: BOSCH F_FLMI420S - MODULO AISLADOR DE CORTOCIRCUITO
Fabricante: BOSCH
Calificación:
Identificador del producto: RBM109090
Código fiscal: 46191505
Peso kg:
Garantía de fábrica: 12 Meses
