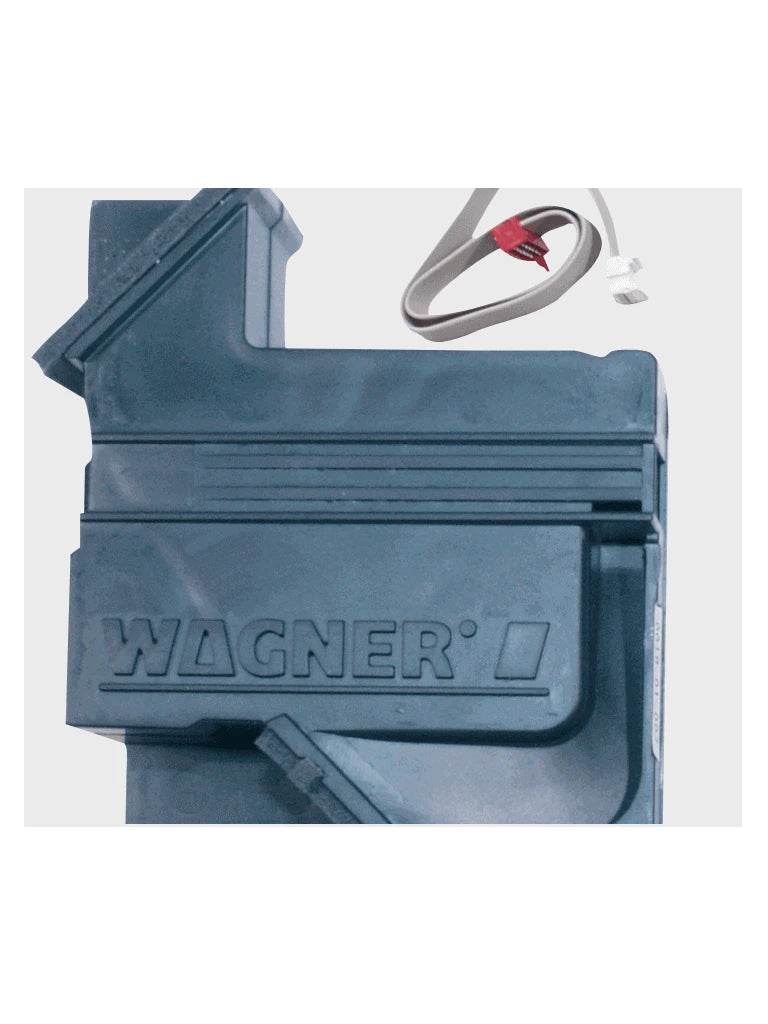

DM‑TT‑10(25) Módulo detector

para detectores de aspiración de humos de la serie FAS‑420, con una sensibilidad máx. por oscurecimiento de luz de 0,1 %/m (0,25 %/m)

Número de pedido DM-TT-10(25)

Los detectores de aspiración de humos de la serie FAS‑420 están especialmente diseñados para conectarse directamente a la versión LSN improved de la red de seguridad local, con las características del sistema ampliadas. Se trata de sistemas de detección de incendios activos para la detección precoz de incendios en el control de zonas y equipos, así como para el control de unidades y conductos de aire acondicionado. Disponen de la última tecnología de detección. Su resistencia a la contaminación, la compensación de temperatura de las señales del sensor y la inicialización en relación con la presión de aire garantizan un funcionamiento fiable incluso en condiciones ambientales extremas. Los modelos SL cuentan con un ventilador muy silencioso idóneo para zonas en las que es importante evitar los ruidos como, por ejemplo, hoteles, hospitales y oficinas. El ruido se ha reducido a 38 dB(A) y, con un aislante acústico adicional, podría reducirse hasta los 34 dB(A).

Se deben utilizar los módulos detectores identificados como DM-TT-50(80), DM-TT-25 y DM-TT-01(05) para los detectores de aspiración de humos

siguientes:

• TITANUS TOP·SENS® TT-1 y TITANUS TOP·SENS® TT-2
• FAS-420-TP1, FAS-420-TP2, FAS-420-TT1 y FAS-420-TT2.

Notas de configuración/instalación

Diseño del sistema de tuberías

• En la planificación, hay que distinguir entre control de área y control de equipo.
• Se pueden utilizar tuberías de PVC y tuberías de aspiración libres de halógenos.
• Para el control de equipos, se recomienda utilizar tuberías libres de halógenos.
• El sistema de tuberías para muestras de aire deberá disponerse de tal forma que sea capaz de detectar cualquier incendio en su etapa inicial.
• El diseño de los sistemas de tuberías con orificios para muestras de aire debe ser siempre simétrico (desviación de ±10%).
• Si los elementos estructurales imposibilitan mantener esta simetría, se aplican las siguientes condiciones:

El número de orificios para muestras de aire y la longitud del ramal de tubería más corto y más largo del sistema de tuberías no puede exceder de un ratio de 01:02.

La distancia entre los orificios para muestras adyacentes de la tubería de aspiración debe coincidir (desviación máx. ± 20%).

Los diámetros de los orificios para muestras de aire están determinados por separado para cada ramal de la tubería. Los diámetros dependen del número total orificios para muestras de aire del ramal de aspiración.

• Para tuberías con un diámetro de 40 mm se establecen distancias mayores entre el detector de aspiración de humos y la tubería de aspiración.
• Dependiendo de la disposición geométrica de la zona, se emplea un sistema de tuberías en I, en U, en M o en doble U.

Diseño de la tubería de aspiración

Los sistemas de tuberías de aspiración se fabrican según las especificaciones de diseño con los componentes de tubería comunes, así como componentes para aplicaciones especiales, por ejemplo, separadores de humedad o barreras antideflagrantes.

Todos los orificios para los sistemas de aspiración de humos tienen un diámetro de 10 mm y se implementan los orificios de aspiración exactos por medio de las películas reductoras de aspiración patentadas. Para cada orificio de aspiración debe suministrarse una película reductora de aspiración con el diámetro de perforación y lámina indicadora correspondientes.

Nota

Para las aplicaciones en zonas en las que se necesita un sistema de soplado (por ejemplo, zonas con bajas temperaturas o zonas con altos niveles de acumulación de polvo), puede adquirirse por separado reductores de aspiración especiales con clips de plástico.

Especificaciones clave

Peso (g): 130 G
