KIT DE TORRE ARRIOSTRADA DE PISO DE 42 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)-Torres Arriostradas (Kits)-SYSCOM TOWERS-Bsai Seguridad & Controles

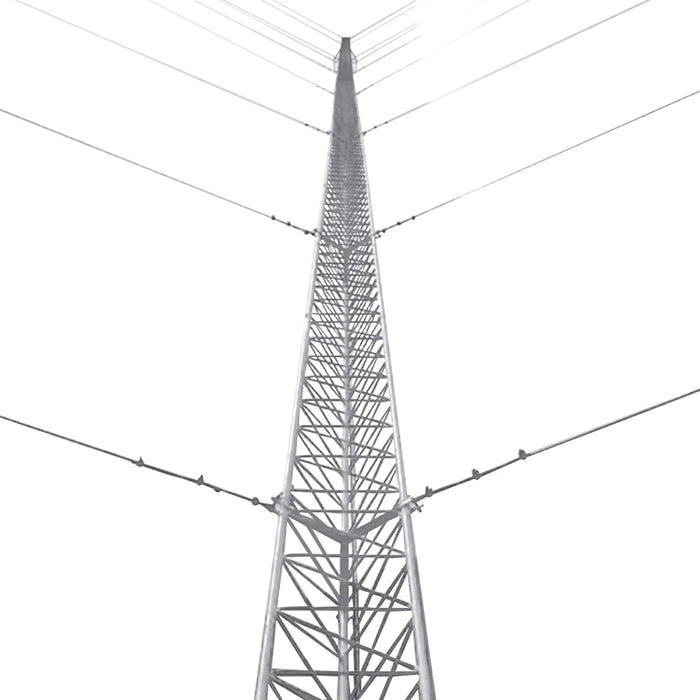

KIT DE TORRE ARRIOSTRADA DE PISO DE 42 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)

$ 75,681.50
$ 75,681.50 - $ 75,681.50
$ 75,681.50
MXN $ 62,132.70 (IVA incluido 16%)
$ 62,132.70 - $ 62,132.70
MXN MXN $ 62,132.70 (IVA incluido) (IVA incluido 16%)

Acumularía $ 1,242.65 MXN con Pay 1

Llega a oficina de paquetería el Friday 30 de May comprando antes de 16 horas con 35 minutos

Disponibilidad:
¡Solo quedan 6 unidades disponibles!

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 350 Kg.
  • Altura: 42 metros (14 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad Modelo Descripción
14 STZ35G Tramo de torre de 35 cm de ancho de cara.
1 SCZ35PG Copete de torre de 35 cm con opresor para pararrayo.
1 SBZ35G Base para torre de 35 cm.
1 SAB45G Ancla para base 35/45 de torre.
5 SJB35G Brida de sujeción de Retenida.
3 SAZ45G Ancla de piso para Retenida.
30 CUELLO-14-HDG Cuello para cable de retenida
90 NUDO-316-FJG Abrazadera tipo perro de 3/16".

No incluye cable de retenida. Se recomiendan 650 metros de retenida de 3/16" (SRET-474-CAM  o SRET-316-DA ) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):
Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad Modelo  Descripción
1 SHE-LV Par de herrajes de sujeción
2 S-GULV Guía para línea
45 SRET-338CAM Cable de 3/8"
6 NUDO-38FJG Nudo forjado 3/8"
2 CUELLO-38-HDG Cuello 3/8"
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
1 SYS-USA7B (Opcional) Arnés de Suspensión.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre  (No incluido):
Cantidad Modelo  Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1 S610 Registro plástico chico.
1 ANTIOX Aerosol para protección de terminales.
3 TGCR11 Conector de Ojo.
2 TGAB18 Conector para Varilla.
28 TGAC114

Aislador para torre.
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.


Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0



Imágenes de Instalación


LOGO ROHN

Nombre: KIT DE TORRE ARRIOSTRADA DE PISO DE 42 M ALTURA CON TRAMO STZ35G GALVANIZADA POR INMERSIÓN EN CALIENTE (NO INCLUYE RETENIDA)

Fabricante: SYSCOM TOWERS

Calificación:

Identificador del producto: KTZ-35G-042

Código fiscal: 43222903

Peso kg: 39.97 kg

Garantía de fábrica: 12 Meses
