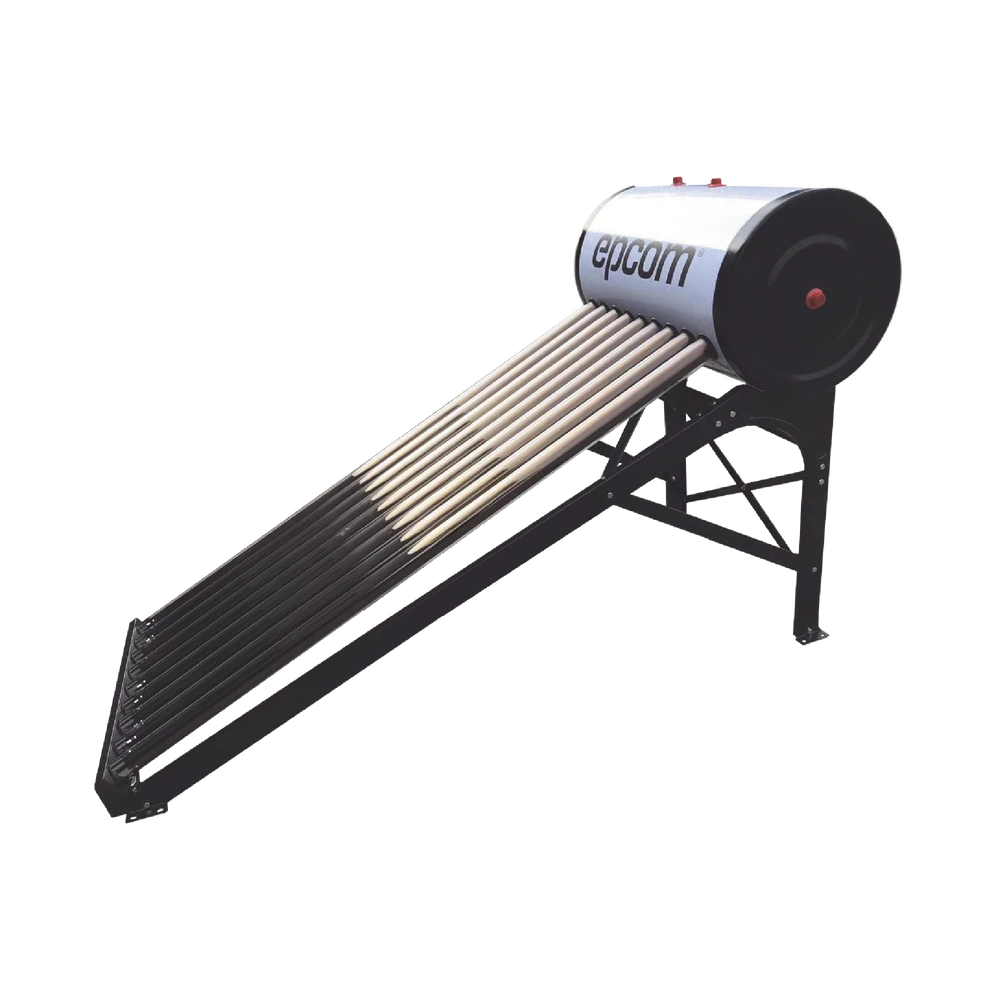

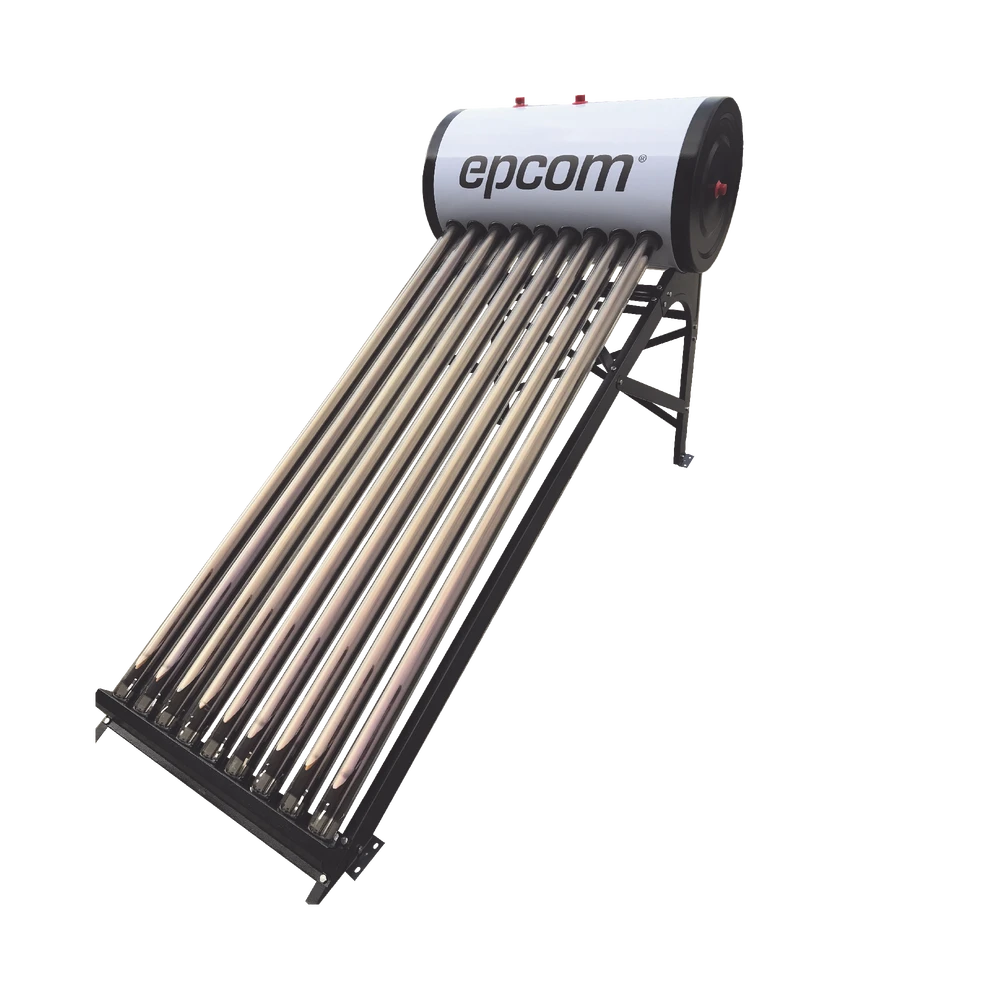

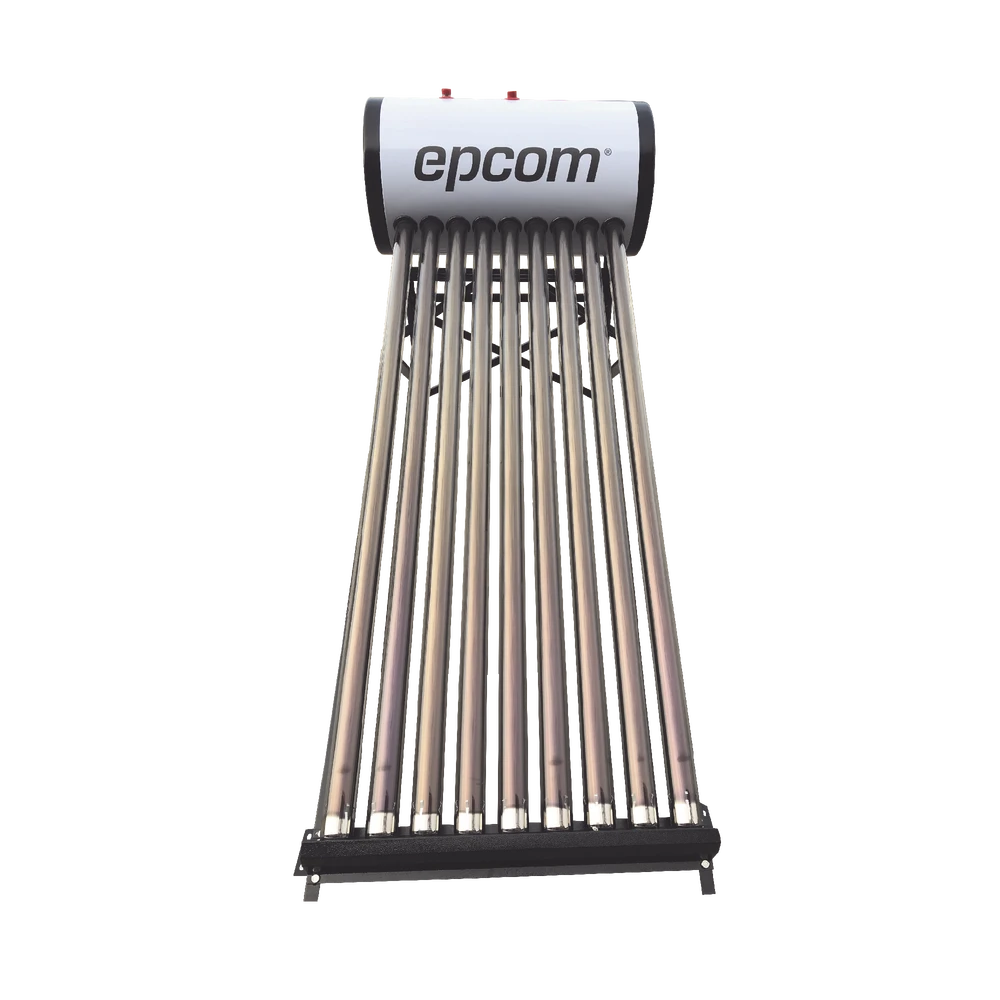

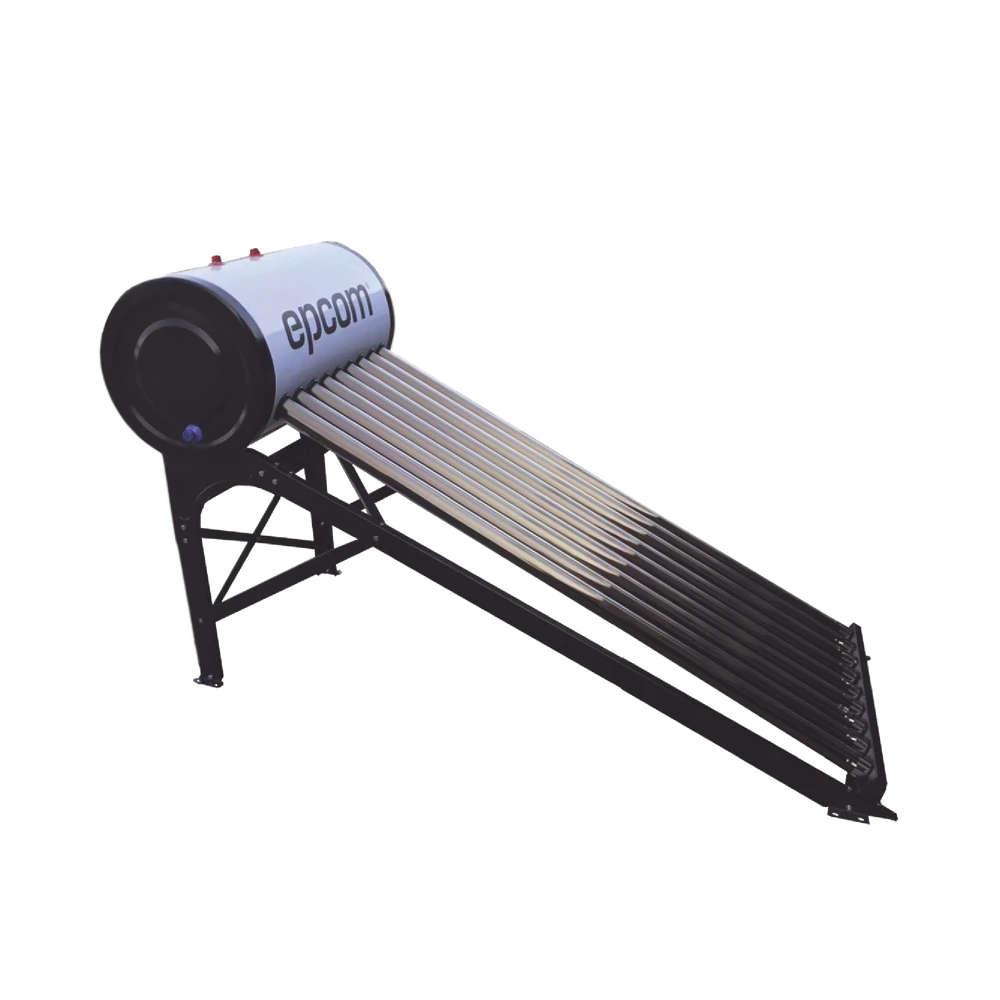

BÓILER SOLAR DE BAJA PRESIÓN CON 9 TUBOS DE VACÍO DE 90 L

Calentadores de Agua de Baja Presión solares.

Selección de Boiler.

Una persona en promedio consume 50 litros de agua en una ducha común, por tanto el boiler de 90 L podría alcanzar para 2 duchas continuas rápidas y el de 180L podría alcanzar a cubrir 4 duchas continuas rápidas, el tiempo de calentamiento de agua cambia por estado, y radiación del día.

Diagrama de Instalación de un Sistema de Baja Presión sin Respaldo de Agua Caliente.

En este diagrama la presión de agua del Inmueble será la presión obtenida por energía cinética del tanque de almacenamiento, en todas las instalaciones el tanque de almacenamiento de agua debe quedar en un  nivel superior del boiler solar, se recomienda un desnivel de 1.2 metros como mínimo. (no incluye ningún accesorio de instalación únicamente todas las partes del tanque, tubos de vidrio, y estructura metálica del calentador).

Diagrama de Instalación de un Sistema de Baja Presión con Respaldo de Agua Caliente.

En este diagrama la presión de agua del Inmueble será la presión obtenida por energía cinética del tanque de almacenamiento, en todas las instalaciones el tanque de almacenamiento de agua debe quedar en un  nivel superior del boiler solar, se recomienda un desnivel de 1.2 metros como mínimo, el boiler de gas es usado cuando el calentador solar no caliente por completo el suministro en condiciones de baja radiación solar. (No incluye ningún accesorio de instalación únicamente todas las partes del tanque, tubos de vidrio, y estructura metálica del calentador).

Diagrama de Instalación de un Sistema Con Bomba Presurizadora y Respaldo de Agua Caliente.

En este diagrama la presión de agua del Inmueble será la presión que la bomba prezurizadora otorga, máximo una bomba de 3/4 de caballo, en todas las instalaciones el tanque de almacenamiento de agua debe quedar en un  nivel superior del boiler solar, se recomienda un desnivel de 1.2 metros como mínimo, el boiler de gas es usado cuando el calentador solar no caliente por completo el suministro en condiciones de baja radiación solar. (No incluye ningún accesorio de instalación únicamente todas las partes del tanque, tubos de vidrio, y estructura metálica del calentador).

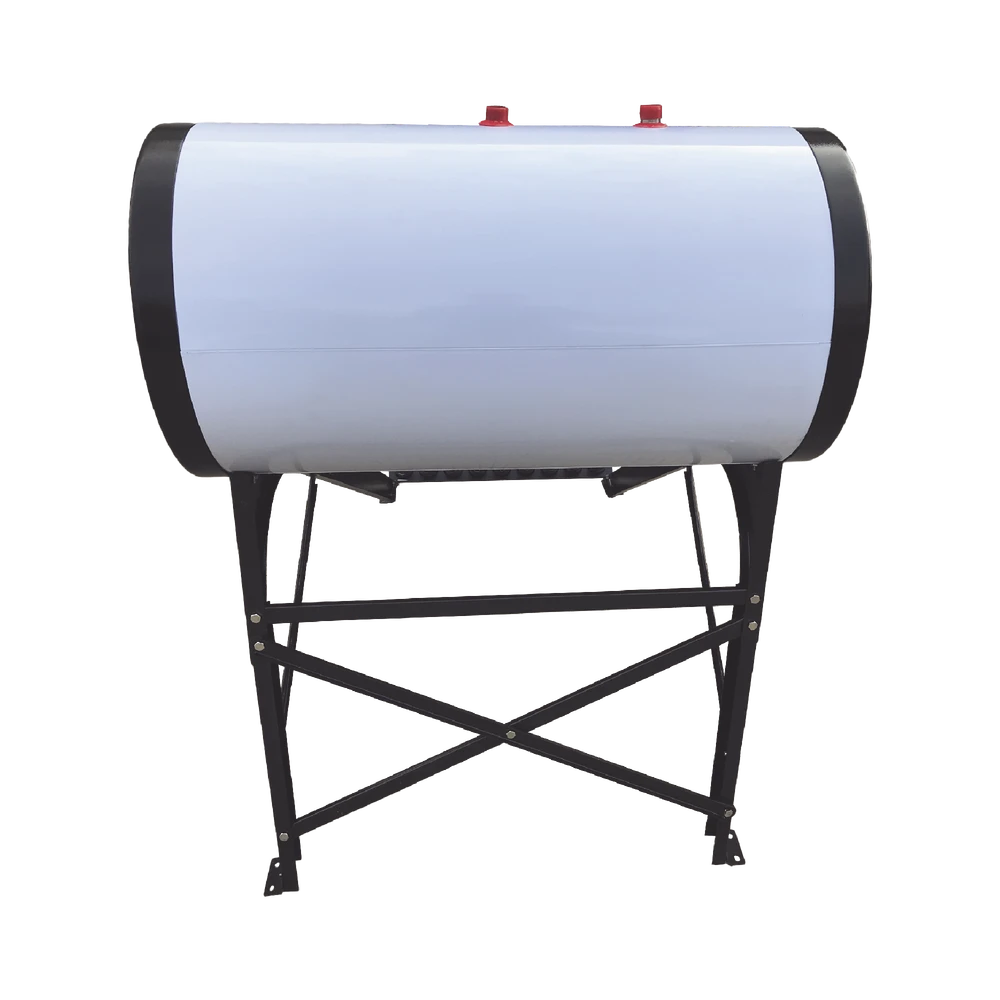

Conexiones del Tanque

5- Tapón de cobre para drenaje de agua y mantenimiento del equipo. 3/4 Macho

4- Salida de mantenimiento. 3/4 Hembra de acero inoxidable (SUS304)

3- Salida de agua caliente. 3/4 machox35mm de acero inoxidable (SUS304)

2- Ventilación de agua 1/2 Hembrax25mm de acero inoxidable (SUS304)

1- Entrada de agua fría. 3/4 Machox35mm de acero inoxidable (SUS304)
